Реферат



28520 5

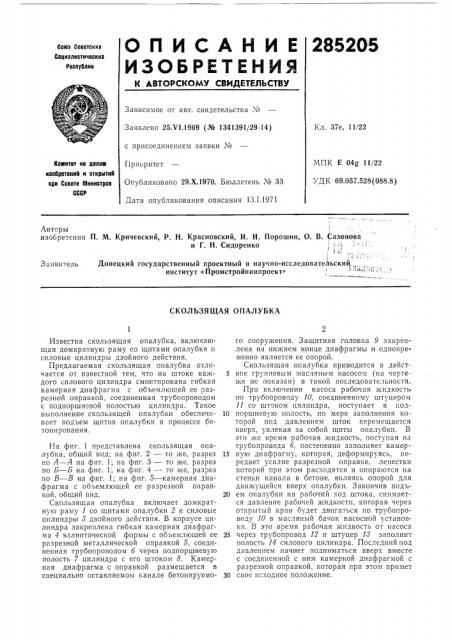

ОПИСАНИЕ

ИЗОБ РЕ Т ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистические

Республик

Зависимое от авт. свидетельства ¹

Заявлено 25.VI.1969 (№ 1341391129-14) с присоединением заявки ¹

Приоритет

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 13.1.1971

Кл. 37е, 11/22

МПК E 04g 11/22

",ДК 69.057.528(088.8) Намитет оо делатз язобрртений и открытий ари Совете 1т1инистрав

СССР

Авторы изобретения П. М, Кричевский, P. H. Красновский, И. И. Порошин, О. В. Сазонова и Г, Н. Сидоренко

»

Донецкий государственный проектный и научно-исследовательский. институт «Промстройниипроект»

СКОЛЬЗЯЩАЯ ОПАЛУБКА

Известна скользящая опалубка, включающая домкратную раму со щитами опалубки н силовые цилиндры двойного действия.

Предлагаемая скользящая опалубка отличается от известной тем, что на штоке каждого силового цилиндра смонтирована гибкая камерная диафрагма с объемлющей ее разрезной оправкой, соединенная трубопроводом с подпоршневой полостью цилиндра. Такое выполнение скользящей опалубки обеспечивает подъем щитов опалубки в процессе бетонирования.

На фиг. 1 представлена скользящая опалубка, общий вид; на фиг. 2 — то же, разрез по А — А на фиг. 1; на фиг. 3 — то же, разрез по Б — Б на фиг. 1; на фиг. 4 — то же, разрез по  — В на фиг. 1; на фиг. 5 — камерная диафрагма с объемлющей ее разрезной оправкой, общий вид.

Скользящая опалубка включает домкратную раму 1 со щитами опалубки 2 и силовые цилиндры 8 двойного действия. В корпусе цилиндра закреплена гибкая камерная диафрагма 4 эллиптической формы с объемлющей ее разрезной металлической оправкой 5, соединенная трубопроводом б через подпоршневую полость 7 цилиндра с его штоком 8. Камерная диафрагма с оправкой размещается в специально оставляемом канале бетонируемоro сооружения. Защитная головка 9 закреплена на нижнем конце диафрагмы и одновременно является ее опорой.

Скользящая опалубка приводится в дейст5 вне групповым масляным насосом (на чертеже не показан) в такой последовательности.

При включении насоса рабочая жидкость. по трубопроводу 10, соединенному штуцером

11 со штоком цилиндра, поступает в под10 поршневую полость, по мере заполнения которой под давлением шток перемещается вверх, увлекая за собой щиты опалубки. В это же время рабочая жидкость, поступая из трубопровода б, постепенно заполняет камер15 ную диафрагму, которая, деформируясь, передает усилие разрезной оправке, лепестки которой при этом расходятся и опираются на стенки канала в бетоне, являясь опорой для движущейся вверх опалубки. Закончив подь20 ем опалубки на рабочий ход штока, снимается давление рабочей жидкости, которая через открытый кран будет двигаться по трубопроводу 10 в масляный бачок насосной установки. В это время рабочая жидкость от насоса

25 через трубопровод 12 и штуцер 18 заполнит полость 14 силового цилиндра, Последний под давлением начнет подниматься вверх вместе с соединенной с ним камерной диафрагмой с разрезной оправкой, которая прп этом примет

30 свое исходное положение.

285205

Предмет изобретения

b-8 т2

Риг. 2

Фиг 3

Фиг .,оиг !

Составитель Л. Старосельская

Редактор 3. Твердохлебова Техред Л. Я. Левина Корректор В. И. Жолудева

Заказ 3775)17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

Скользящая опалубка, включающая домкратную раму со щитами опалубки и силовые цилиндры двойного действия, отлпча ощаяся тем, что, с целью обеспечения подъема щитов опалубки в процессе бетонирования, на штоке каждого силового цилиндра смонтирована соединенная трубопроводом с подпоршневой полостью цилиндра камерная диафрагма с объемлющей ее разрезной оправкой.
