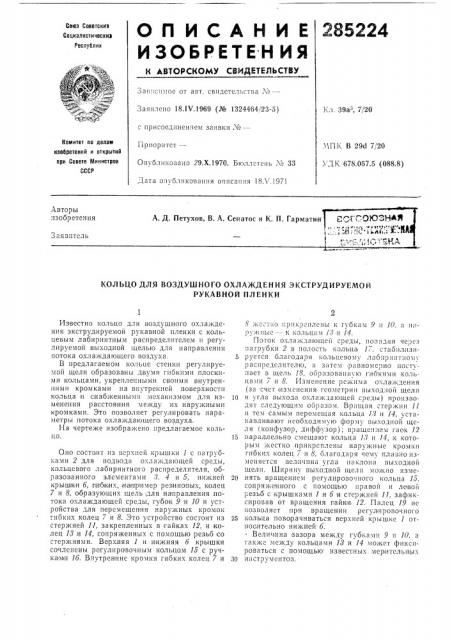

О П И С А Н И Е 285224

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскив

Социалистическив

Республик

Зав||спмое от авт. свидетельства Хз—

Заявлено 18.IV.1969 (1те 1324464/23-5) Кл 39аз 7 /20 с присоединением заявки ЛЪ—

Комитет по делаю изобретений и открытий при Совете Министров

СССР

Приоритет—

Опт бликозано 29,Х.1970. В|оллстень <з 33

МПК В 29d 7/20

УДК, 678.057.5 (088.8) Дата опуоликования описания 18Л .1971

Авторы изобретения

А, Д. Петухов, В. А. Сенатос и К. П. Гарматин

Заявитель

КОЛЬЦО ДЛЯ ВОЗДУШНОГО ОХЛАЖДЕНИЯ ЭКСТРУДИРУЕМОЙ

РУКАВНОЙ ПЛЕНКИ

Известно кольцо для воздушного охлаждения экструдируемой рукавной пленки с кольцевым лабиринтным распределителем и регулируемой выходной щелью для направления потока охлаждающего воздуха.

В предлагаемом кольце стенки регулируемой щели образованы двумя гибкими плоскими кольцами, укрепленными своими внутреннимп кромками на внутренней поверхности кольца и снабженными механизмом для изменения расстояния между их наружными кромками. Это позволяет регулировать параметры потока охлаждающего воздуха.

На чертеже изображено предлагаемое кольцо.

Оно состоит |из верхней крышки 1 с патрубками 2 для подводя охлаждающей среды, кольцевого лабиринтного распределителя, образованного элементами, 3. 4 и 5, нижней крыш|ки б, пибких, на|п(ример рез|ино|вых, 1<олец

7 и 8, образующих щелыдля направления |потока охлаждающей среды, губок 9 и 10 и устройства для перемещения наружных кромок гибких колец 7 и 8. Это устройство состоит из стержней 11, закрепленных в гайках 12, и колец 18 и 14, сопряженных с помощью .резьб со стержнями. Верхняя 1 и нижняя б крышки сочленены регулировочным кольцом 15 с ручками 16. ВнутренHHc кромки гибких колец 7 и

8 ilJ 18 Il 14.

Поток охлаждающей среды, попадал через патрубки 2 в полость кольца. 17, стабил,изи5 руется благодаря кольцевому лабпринтному распределителю, я затем равномерно поступает в щель 18, образованную гибкими кольцами 7 и 8. Изменение режима охлаждения (за счет изменения геометрии выходной щели

10 и угла выхода охлаждающей среды) производя 1 следу |ощH I оор язом. Вращая cTcp iKHH 1 1 и тем самым персмсщая кольца 18 и 14, устанавливают необходимую форму выход<ной щели (конфузор, диффузор); вращс||нем гаек 12

15 параллельно смещают кольца 18 и 14, к которым жестко прикреплены наружные кромки гибких колец 7 и 8, благодаря чему плавно изменяется величина угла наклона выходной щели. Ширину выходной щслп можно изме20 нять вращением регулировочного кольца 15. сопряженного с помощью правой и ле вой резьб с крышками 1 и б и стержней 11, зафиксировав от вращения гайки 12. Пялец 19 нс позволяет при вращении регулировочного

25 кольца поворачиваться верхней крышке 1 оТвооительно нижней б.

Величина зазора между губками 9 и 10, а

TBKil< . |ежду I

30 инстр .ментов.

285224

Пр едм ет,изобр етен и я

73 7

Составитель Э. Гольтякова Р " О. Н..Кузнецова 1 екред Л. А. Камышиикова Корректор О. М. Ковалева Редактор

Заказ 8111 Тираж 480 Подиисиое

С овете Ми н,и ст о н СССР

ЦНИИПИ Комитета по делам изобретений и открытий при Совете, i ip, Москва, Ж-35, Раушская наб., д. 4/5

Областная типоГрафня Кос. ромокоГо управления по печати

Кольцо для воздушного охлаждения экструпируемой рукавной пленки с кольцевым лаби -.нитным распределителем и .регулируемой выходной щелью для направления потока охлаждающего воздуха, отличающееся тем, что с целью регулирования параметров пото) ка охлаждающего воздуха, стенки регулируемой щели образованы двумя гибкими плоскими кольцами, укрепленными своими внутренними кром кам и на внутренней поверхности

5 кольца и снабженными механизмом для изме. нения расстояния между .их наружными кромками.
