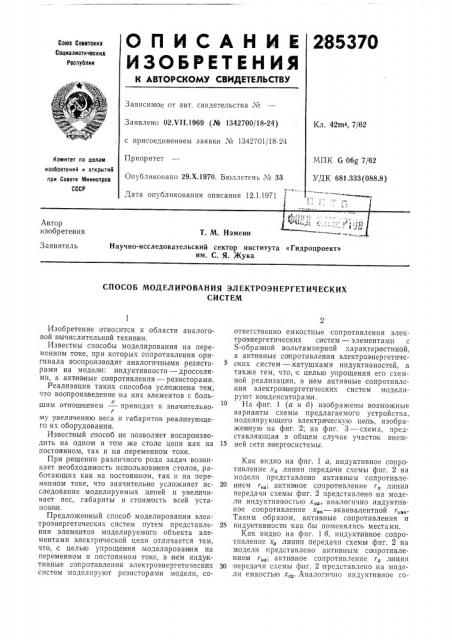

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 02.Н!.1969 (№ 1342700/18-24) с присоединением заявки ¹ 1342701/18-24

Приоритет

Опубликовано 29.Х.1970. Бюллетень ¹ 33

Кл. 42m4, 7/62

МПК G 06g 7/62

УДК 681.333(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 12.1.1971 тт

- - ---. . т ",;. тт

Автор изобретения

T. М. Нэмени

Научно-исследовательский сектор института «Гидропроект» им. С. Я. Жука

Заявитель

СПОСОБ МОДЕЛИРОВАНИЯ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ

СИСТЕМ

Изобретение относится к области аналоговой вычислительной техники.

Известны способы моделирования на переменном токе, при которых сопротивления оригинала воспроизводят аналогичными резистора.ми на модели: индуктивности — дросселями, а активные сопротивления — резисторами.

Реализация таких способов усложнена тем, что воспроизведение на них элементов с большим отношением — приводит к значительног му увеличению веса и габаритов реализующего их оборудования.

Известный способ не позволяет воспроизводить на одном и том же столе цепи как на постоянном, так и на,переменном токе.

При решении различного рода задач возникает необходимость использования столов, работающих как на постоянном, так н на переменном токе, что значительно усложняет исследование моделируемых цепей и увеличивает вес, габариты и стоимость всей установ,ии, Предложенный способ моделирования электроэнергетических систем путем представления элементов моделируемого объекта элементами электрической цепи отличается тем, что, с целью упрощения .моделирован|ия на переменном и постоянном токе, в нем индуктивные сопротивления электроэнергетических систем моделируют резисторами модели, соответственно емкостные сопротивления электроэнергетических систем — элементами с

S-образ ной вольтамперной характеристикой, а активные сопротивления электроэнергетических систем —,катушками индуктивностей, а также тем, что, с целью упрощения его схемной реализации, в нем активные сопротивления электроэнергетических систем моделируют конденсаторами.

10 На фиг. 1 (а и б) изображены возможные варианты схемы предлагаемого устройства, моделирующего электрическую цепь, изображен ную на фиг. 2; на фиг. 3 — схема, представляющая в общем случае участок внеш15 ней сети энергосистемы.

Как видно на фиг. 1 а, индуктивное сопротивление х, линии передачи схемы фиг. 2 на модели представлено активным сопротивле20 нием r„„; активное сопротивление r, линии передачи схемы фиг. 2 представлено на модели индуктивностью х„„ аналогично индуктивное сопротивление х,„ †эквивалентн

Таким образом, активные сопротивления и

25 индуктивности как бы поменялись местами.

Как видно на фиг. 1 б, индуктивное сопротивление х, линии передачи схемы фиг. 2 на модели представлено активным сопротивлением т.„; активное сопротивление т, линии

30 передачи схемы фиг, 2 представлено .на модели емкостью х„-, Аналогично индуктивное со285370

Узел 2

Узел1

Узел г

Фиг я г 7а противление х,„ эквивалентной нагрузки схемы фиг. 2 на модели представлено активным сопротивлением r„,„, а активное сопротивление Г>„— емкостью хс .

Схема фиг. 2, в свою очередь, может быть преобразована в схему фиг. 3, представляющую в общем случае участок внешней сети энергоанстемы между двумя какими-либо узлами 1 и 2 с нагрузками r„+jx„B узлах и представлением линии электропередачи П-образ ной схемой замещения с емкостями линии — на ее концах. Преобразование схемы г фиг. 3 в схему фиг. 2 позволяет свести к минимуму чи сло вмкостей, которые необходимо воапроизводить на модели.

Емкостная проводимость линий высокого напряжения обычно покрывается:потребностью в реактив ной мощности нагрузок, подключенных к узловым точкам (см. фят. 3 и

2), лоэтому |при соответствующем объед инении нагрузок в узлах энергосистемы с емкостной проводимостью линий передачи число необходимых отрицательных активных сопротивлений, имитирующих емкости, может быть сведено к минимуму или вовсе отсутст вовать.

Кроме того, в ряде случаев зарядными токами ливий передачи можно вообще пренебречь.

Таким образом, пр и небрежении активными сопротивлениями линий электропередачи предлагаемая малогабаритная модель может быть с уапехом применена для расчета с

BblcoKoH точностью,режимов энергосистем (а также для .всех аналогичных расчетов).

При замере мощности по предлагаемому апособу нужно учитывать, что активной мощности оригинала соответствует реактивная мощность модели, а реактивной — активная.

Поскольку в схеме фиг. 1а r заменяется на

, а х на r то вместо малого отношения

Ql х в дросселях нужно реализовать обратную величину —" = —, то есть можно применять хм r дроссели невысокой добротности с малой индуктивностью, чем устраняется основная трудность, возникавшая при выполнении такого

15 рода моделей.

Предмет изобретения

20 1. Способ моделирования электроэнергетических систем путем представления элементов моделируемого объекта элементами электрической цен и, отличающийся тем, что, с целью упрощения моделирования,на переменном и постоянном токе,,в нвм индуктивные сопротивления электроэнергетических систем моделируют резисторам и модели, ооответственно емкоатные сопротивления электроэнергетических систем — элементами с S-образной вольт«ч0 амперной характеристикой, а активные сопротивления электроэнергетических систем — катушками индуктивностей.

2. Способ по п. 1, отличающийся тем, что, с целью упрощения его схемной реализаци|и, в

35 нем активные сопротивления электроэнергетических систем моделируют конденсаторами.

285370

Узам 2

9зел 2

Узел 7

Узелl

Фаг 2

Фие. 3
