Реферат

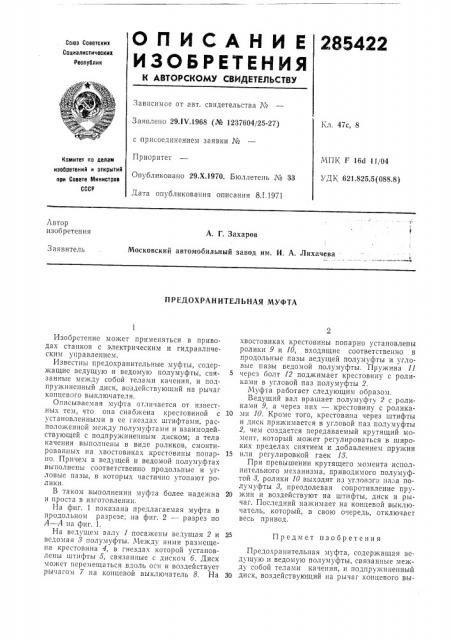

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

285422

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.IV.1968 (№ 1237604/25-27) с присоединениехт заявки №

Приоритет

Опубликовано 29.Х,1970. Бюллетень № 33

Дата опубликования описания 8.1.1971

Кл. 47с, 8

МПК F 16d 11/О4

УДК 621.825.5(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. Г. Захаров

Московский автомобильный завод им. И. А. Лихачева

Заявитель

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Изобретение может применяться в приводах станков с электрическим и гидравлическим управлением.

Известны предохранительные муфты, содержащие ведущую и ведомую полумуфты, связанные между собой телами качения, и подпружиненный диск, воздействуюший на рычаг концевого выключателя.

Описываемая муфта отличается от известных тем, что она снабжена крестовиной с установленными в ее гнездах штифтами, расположенной между полумуфтами и взаимодействующей с подпружиненным диском; а тела качения выполнены в виде роликов, смонтированных на хвостовиках крестовины попарно. Причем в ведущей и ведомой полумуфтах выполнены соответственно продольные и угловые пазы, в которых частично утопают ролики.

В таком выполнении муфта более надежна и проста в изготовлении.

На фиг. 1 показана предлагаемая муфта в продольном разрезе; на фиг. 2 — разрез по

А — А на фиг. 1.

На ведущем валу 1 посажены ведущая 2 и ведомая 8 полумуфты. Между ними размещена крестовина 4, в гнездах которой установлены штифты 5, связанные с диском б. Диск мокнет перемещаться вдоль оси и воздействует рычагом 7 па концевой выключатель 8. На хвостовиках крестовины попарно установлены ролики 9 и 10, входящие соответственно в продольные пазы ведущей полумуфты и угловые пазы ведомой полумуфты. Пружина 11

5 через болт 12 поджимает крестовину с роликами в угловой паз полумуфты 2.

Муфта работает следующим образом.

Ведущий вал вращает полумуфту 2 с роликами 9, а через них — крестовину с ролика10 ми 10. Кроме того, крестовина через штифты и диск прижимается в угловой паз полумуфты

2, чем создается передаваемый крутящий момент, который может регулироваться в широких пределах снятием и добавлением пружин

15 или регулировкой гаек 18.

При превышении крутящего момента исполнительного механизма, приводимого полумуфтой 8, ролики 10 выходят из углового па; а полумуфты 8, преодолевая сопротивление пру20 жин и воздействуют на штифты, диск и рычаг. Последний нажимает на концевой выключатель, который, в свою очередь, отключает весь привод.

Предмет изобретения

Предохранительная муфта, содержащая ведущую и ведомую полумуфты, связанные между собой телами качения, и подпружиненный

30 диск, воздействующий на рычаг концевого вы285422

72 77

Фиг 7

А-А

Фиг 2

Составитель И. Золотник

Редактор T. Юрчикова Техред А. А. Камышникова Корректор А. П. Васильева:

Заказ 3735/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ключателя, отличающаяся тем, что, с целью повышения надежности работы и уменьшения трудоемкости изготовления, она снабжена крестовиной с установленными в ее гнездах штифтами, расположенной между полумуфтами и взаимодействующей с подпружиненным диском, а тела качения выполнены в виде роликов, смонтированных на хвостовиках крестовины попарно, причем в ведущей и ведомой полумуфтах выполнены соответственно про5 дольные и угловые пазы, в которых частично утопают ролики.
