Реферат



285444

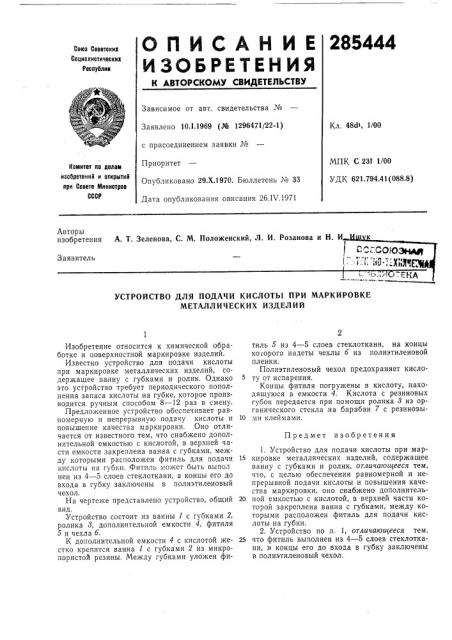

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства _#_Заявлено 10.1,1969 (№ 1296471/22-1) с присоединением заявки №

Приоритет

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 26.IV.1971

Кл. 48d>, 1/00

МПК С 23f 1/00

УДК 621.794.41(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения А. T Зеленова, С. М. Положенский, Л. И. Розанова и Н. И

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ КИСЛОТЫ ПРИ МАРКИРОВКЕ

МЕТАЛЛИЧЕСКИХ ИЗДЕЛ И Й

Предмет изобретения

Изобретение относится к химической обработке и поверхностной маркировке изделий.

Известно устройство для подачи кислоты при маркировке металлических изделий, содержащее ванну с губками и ролик. Однако это устройство требует периодического пополнения запаса кислоты на губке, которое производится ручным способом 8 — 12 раз в смену.

Предложенное устройство обеспечивает равномерную и непрерывную подачу кислоты и повышение качества маркировки. Оно отличается от известного тем, что снабжено дополнительной емкостью с кислотой, в верхней части емкости закреплена ванна с губками, между которыми расположен фитиль для подачи кислоты на губки. Фитиль может быть выпол нен из 4 — 5 слоев стеклоткани, а концы его до входа в губку заключены в полиэтиленовый чехол.

На чертеже представлено устройство, общий вид.

Устройство состоит из ванны 1 с губками 2, ролика 8, дополнительной емкости 4, фитиля > и чехла 6.

К дополнительной емкости 4 с кислотой жестко крепится ванна 1 с губками 2 из микропористой резины. Между губками уложен фитиль > из 4 — 5 слоев стеклоткани, на концы которого надеты чехлы б из полиэтиленовой пленки.

Полиэтиленовый чехол предохраняет кислоту от испарения.

Концы фитиля погружены в кислоту, находящуюся в емкости 4. Кислота с резиновых губок передается при помощи ролика 8 из органического стекла,на барабан 7 с резиновы10 ми клеймами.

1. Устройство для подачи кислоты при мар15 кировке металлических изделий, содержащее ванну с губками и ролик, отличающееся тем, что, с целью обеспечения равномерной и непрерывной подачи кислоты и повышения качества маркировки, оно снабжено дополнитель20 ной емкостью с кислотой, в верхней части которой закреплена ванна с губками, между которыми расположен фитиль для подачи кислоты на губки, 2. Устройство по п. 1, отличающееся тем, 2б что фитиль выполнен из 4 — 5 слоев стеклоткани, и концы его до входа в губку заключены в полиэтиленовый чехол.

285444

Составитель В. Лебедева

Техред Л. Я. Левина

Корректор О. С. Зайцева

Редактор Г. Громова

Типография, пр. Сапунова, 2

Заказ 1111!15 Изд. № 467 Тираж 480 Подписное

1ЯНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
