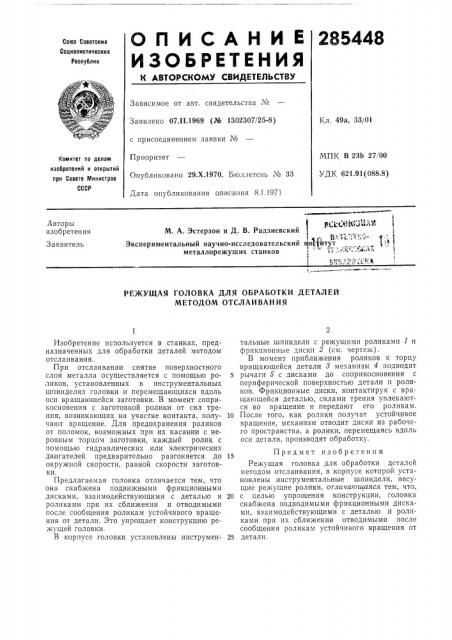

Q n И С А Н И Е 285448

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.I I.1969 (№ 1302307/25-8) с присоединением заявки №

Приоритет

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 8.1.1971

Кл, 49а, 33/01

МПК В 23Ь 27/00

УДК 621.91(088.8) Комитет по делам изобретений и открьлий при Совете Министров

СССР

ЮЙШКт.С J.Ж ч °, - °

М. А. Эстейвви и д В йадаиевский

1 вrr 9.-. с .Тс,;

Экспериментальный научно-исследовательский Ин 1йтут с т металлорежущих станков 1 " Т1-"" "- - "" и

1 Г айаг r,-,.а; е .",. f! g

Авторы изобретения

Заявитель

РЕЖУЩАЯ ГОЛОВКА ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

МЕТОДОМ ОТСЛАИВАНИЯ

Изобретение используется в станках, предназначенных для обработки деталей методом отслаивания.

При отслаивании снятие поверхностного слоя металла осуществляется с помощью роликов, установленных в инструментальных шпинделях головки и перемещающихся вдоль оси вращающейся заготовки. В момент соприкосновения с заготовкой ролики от сил трения, возникающих на участке контакта, получают вращение. Для предохранения роликов от поломок, возможных при их касании с неровным торцом заготовки, каждый ролик с помощью гидравлических или электрических двигателей предварительно разгоняется до окружной скорости, равной скорости заготовки.

Предлагаемая головка отличается тем, что она снабжена подвижными фрикционными дисками, взаимодействующими с деталью и роликами при их сближении и отводимыми после сообщения роликам устойчивого вращения от детали. Это упрощает конструкцию режущей головки.

В корпусе головки установлены инструментальные шпиндели с режущими роликами 1 и фрикционные диски 2 (см. чертеж).

В момент приближения роликов к торцу вращающейся детали 8 механизм 4 подводит

5 рычаги б с дисками до соприкосновения с периферической поверхностью детали и роликов. Фрикционные диски, контактируя с вращающейся деталью, силами трения увлекаются во вращение и передают его роликам.

10 После того, как ролики получат устойчивое вращение, механизм отводит диски из рабочего пространства, а ролики, перемещаясь вдоль оси детали, производят обработку.

Предмет изобретения

Режущая головка для обработки деталей методом отслаивания, в корпусе которой установлены инструментальные шпиндели, несущие режущие ролики, отлича ощаяся тем, что, 20 с целью упрощения конструкции, головка снабжена подводимыми фрикционными дисками, взаимодействующими с деталью и роликами при их сближении отводимыми после сообщения роликам устойчивого вращения от

25 детали.

285448 Tр

/ //)

Ygs

Составитель И. Сачкова

Редактор Т. Гаврикова Техред А. А. Камышникова Корректор А. П. Васильева

Заказ 3859i2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
