Реферат



285460

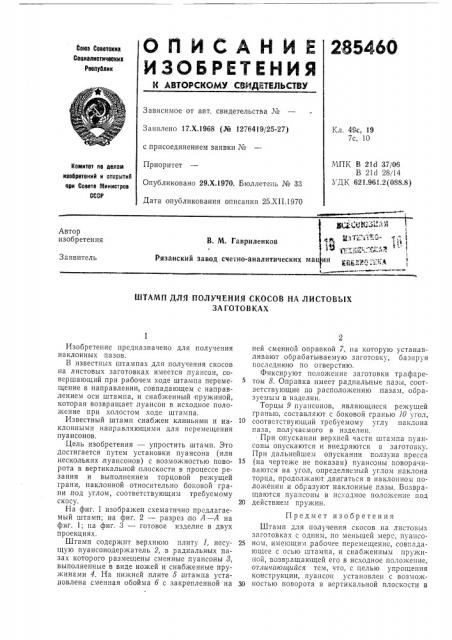

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Союэ Соввтоких

Социвлиотичеоких

Рвооублик

Зависимое от авт. свидетельства ¹

Заявлено 17.Х.1968 (№ 1276419/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 25.XII.1970

Кл. 49с, 19

7с, 10

МПК В 21d 37/06

В 21d 28/14

УДК 621.961.2(088.8) Комитет ло делам иэобрвтеиий и открытий ори Совете Министров

СССР

Автор изобретения

В. М. Гавриленков

Заявитель

Рязанский завод счетно-аналитических ма ин

ШТАМП ДЛЯ ПОЛУЧЕНИЯ СКОСОВ HA ЛИСТОВЬ!Х

ЗА ГОТОВ КАХ

Изобретение предназначено для получения наклонных пазов.

В известных штампах для получения скосов на листовых заготовках имеется пуансон, совершающий при рабочем ходе штампа перемещение в направлении, совпадающем с направлением оси штампа, и снабженный пружиной, которая возвращает, пуансон в исходное поло>кение при холостом ходе штампа.

Известный штамп снабжен клиньями и наклонными направляющими для перемещения пуансонов.

Цель изобретения — упростить штамп. Это достигается путем установки пуансона (или нескольких, пуансонов) с возможностью поворота в вертикальной плоскости в процессе резания и выполнением торцовой режущей грани, наклонной относительно боковой грани,под углом, соответствующим требуемому скосу.

На фиг. 1 изображен схематично предлагаемый штамп; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — готовое изделие в двух проекциях.

Штамп содержит верхнюю плиту 1, несущую пуансонодержатель 2, в радиальных пазах которого размещены сменные пуансоны >, выполненные в виде ножей и снабженные пружинами 4. На нижней, плите а штампа установлена сменная обойма 0 с закрепленной на ней сменной оправкой 7, на которую устанавливают обрабатываемую заготовку, базпруя последнюю по отверстию.

Фиксируют положение заготовки трафаретом 8. Оправка имеет радиальные пазы, соответствующие по расположению пазам, ооразуемым в изделии.

Торцы 9 пуансонов, являющиеся режущей гранью, составляют с боковой гранью 10 угол, 10 соответствующий требуемому углу наклона паза, получаемого в изделии.

При опускании верхней части штампа пуансоны опускаются и внедряются в заготовку.

При дальнейшем опускании ползуна пресса

15 (на чертеже не показан) пуансоны поворачиваются на угол, определяемый углом наклона торца, продолжают двигаться в наклонном положении и образуют наклонные пазы. Возвращаются пуансоны в исходное положение под

20 действием пружин.

Предмет изобретения

Штамп для получения скосов на листовых заготовках с одним, по меньшей мере, пуансо25 ном, имеющим рабочее перемещение, совпадающее с осью штампа, и снабженным пружиной, возвращающей его в исходное поло>кение, отличающийся тем, что, с целью упрощения конструкции, пуансон установлен с возмож30 ностью поворота в вертикальной плоскости в

285460 Фие, 2

Составитель Ю. Цейтлин

Редактор Т. Юрчикова Техред А. А. Камышникова Корректор О. Б. Тюрина

Заказ 3697/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб„д. 4/5

Типография, пр, Сапунова, 2 процессе резания, а его торцовая режущая грань выполнена наклонной относительно ооковой грани под углом, соответствующим требуемому скосу.
