Устройство для смешивания пылевидных материалов

Устройство для смешивания пылевидных материалов

Иллюстрации

Показать все

Реферат

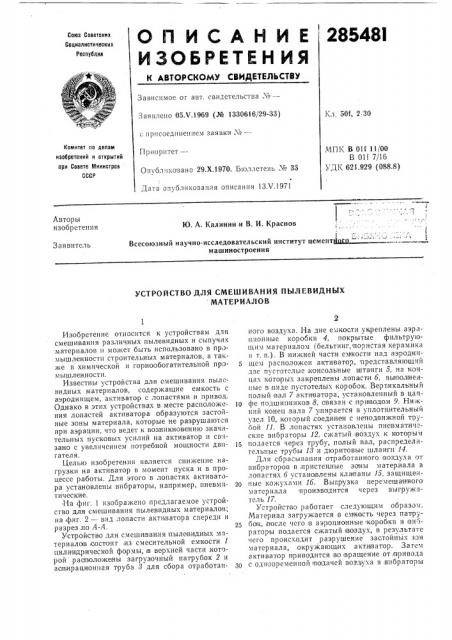

ОПИСАНИЕ 28548l

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублкк

Зависимое от авт. свидетельства ¹â€”

Заявлено 05Х.1969 (¹ 1330616/29-33) Кп 501 2 30 с присоединением заявки ¹â€”

Комитет IIo делам изобретений и открытий ори Совете Министров

СССР

П р иорнтет—

Опубл: ковано 29.Х.1970. Бюллетень ¹ 33

МПК В 01f 11/00

В Olf 7/16

УДК 621.929 (088.8) Дата опубликования описания 13Л1.1971

Авторы изобретения

Ю. А. Калинин и В. И. Краснов!

"j!. .; — машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ СМЕШИВАНИЯ ПЫЛЕВИДНЫХ МАТЕРИАЛОВ

Изобретение относится к устройствам для смешивания различных пылевидных и сыпучих материалов и может быть использовано в пр»мышленности строительных материалов, а также в химической и горнообогатительной npov ы шлеи н ости.

Известны устройства для смешивания пылсвидных материалов, содержащие емкость с аэроднищем, активатор с лопастями и привод.

Однако в этих устройствах в месте расположения лопастей активатора образуются застойные зоны материала, которые не разрушаются при аэрации, что ведет к возникновению значительных пусковых усилий на активатор и связано с увеличением потребной мо1цности двигателя.

Целью изобретения является снижение нагрузки на активатор в момент пуска и в процессе работы. Для этого в лопастях активатора установлены вибраторы, например, пневматические.

На фиг. 1 изображено предлагаемое устройство для смешивания пылевидных материалов;

»а фиг. 2 — вид лопасти активатора спереди и разрез.по А-А.

Устройство для смешивания пылевидных материалов состоит .из смесительной емкости 1 цилиндрической формы, IB верхней части которой,раап сложены загрузочный патрубок 2 и аспирационная труба 3 для сбора отработанного воздуха. На дне емкости укреплены аэрационные коробки 4, покрытые фильтрующим материалом (бельтинг, пористая керамика и т. п.). В нижней части ем кости над аэроднп5 щем расположен активатор, представляющий две пустотелые,кон.соль ные штанги 5, на концах которых закреплены лопасти б, вькполненные в,виде пустотелых !коробок. Вертикальный полый вал 7 активатора, установленный в цап1р фе подшипников 8, связан с,при водам 9. Нижний конец .вала 7 упирается в уплотнительный узел 10, который, соединен с неподвижной трубой 11. В лопастях установлены пневхтатич"ские вибраторы 12, сжатый воздух к которым

15 подается через трубу, полый вал, распределительные трубы 18 и дюритовые шланги 1-1.

Для сбрасывания отработанного !воздуха от внбраторов в пристенные заны материала в лопастях б установлены кла паны 15, защищегн2р ныс кожухами 1б. Выгрузка персмеша!нного материала производится через выпружатсль 17.

Устроиство работает следующим образом.

Материал загружается в ем касть через пат рубак, после чего в аэрационные коробки и виЪ раторы подается сжатый воздух, в результате чего происходит разрушение застойных зон материала, окружающих активатор. Загем активатор приводится во вращение от п!рнвода

Зр с одновременной подачей воз. духа в .впбраторы

285481

15

Фиг.1

Фиг. 2

Составитель Ю. П. Миронов

Текрсд Л. В. Куклина

Р;д: к гор E. Гончар

Корректор Л. A. Царькова

Заказ 8087

Тираж 480

Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д, 4/5

Областпаи тгипографнн Ко=тромского управлении по печати и аэрационные коробки. В процессе перемеши|вания пристенные зоны:материала разрушаются лопастями,и сжатым воздухом, выходящим,из;вибраторов. Образование:воздушных каналов в пе ремешываомом материале предупреждается вращающимся активапором, который периодически разрушает .их, тем =амы» активирмя процесс псремсшивапия вс Й массы матерпаlа.

Разгрузка емкости lcpc3 выпружатс1b о=, ществляется также при работающем акги131торе. В оздух, участвующий,в аэрации материала, удаляется через аспи рацион ную трубу.

П р е д м е т и з о б р е;т е.н.и я

5 Устр ойспво для смешивания пылевидных .материалов, содержащее емкость с аэроднищем, oI T;Içà Toð Ic IQL1BIcòÿìH и привстал, отличающееся тем, что, с целью снигжения нагрузки па активатор в момент пуска .и в процессе разо)0 ты, в лопастях активатора установлены впбраторы, например, пневматические.
