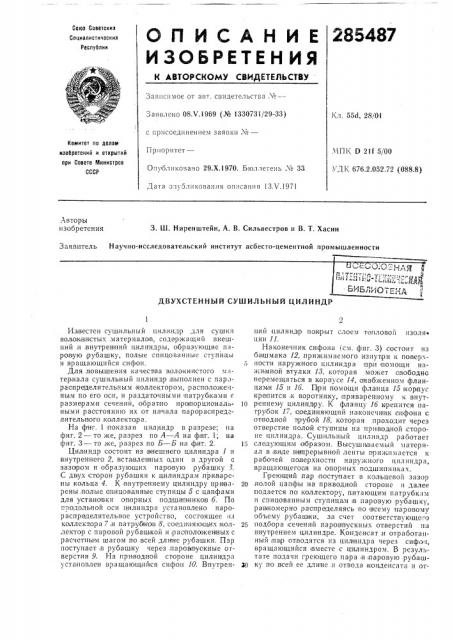

О П И С А Н И Е 285487

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

3 ая ьл сно 08Х.1969 (№ 1330731/29-33) с присоединением заявки ¹â€”

П рпоритет—

Опубликовано 29.Х.1970. Бюллетень ¹ 33

Кл. 55d, 28/01

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК D 21f 5/00 ДК 676.2.052.72 (088.8) Дата хтубл11кова11ия описания 13Х.! 971

Авторы изобретения

3. Ш. Ниренштейн, А. В. Сильвестров и В. Т. Хасин

Заявитель Научно-исследовательский институт асбесто-цементной промышленности — Q4i с. 1 1Я ц

111ч1 „з1|-. » f 1 - "; I)7, ° т,хбз

Б115)1i|1.1-, iÄ

ДВУХСТЕННЪ|Й СУШИЛЬНЫЙ ЦИЛИНДР

Известен сушильный цилиндр для сушки волокнистых материалов, содержащий внешний,и,внутренний цилиндры, образующие паро в<у IО р уо а ш ку, и ол ы с с и и ЦО в а н и ъ1 е ступ и ц ы и вращающийся сифон.

Для повышения качеспва волокнистого материала сушильный цилиндр выполнен с пар,1распре1делительным коллектором, располо>ке-1ным по его оси, II раздаточными патрубками е размерами сечении, обратно про1порциональными расстояни1о их от начала парораспределительного коллектора.

На фиг. 1 показан цилиндр в,разрезе; на фиг. 2 — то же, разрез по А — А на фит. 1; на фиг. 3 — то же, разрез по Б — Б на фит. 2.

Цилиндр состоит из внешнего цилиндра 1 и внутреннего 2, вставленных один в другой с зазором и образующих паровую рубашку 3.

С двух сторон рубашки к цилиндра,м,приварены кольца 4. К внутреннему цилиндру при варены,полые Опицованные ступицы 5 с цапфами для установки опорных подши1пнико в б. По продольной оси цилиндра установлено парораспределительное устройство, состоящее пз коллекпора 7,и патруб1ко в 8, соединяющ их,коллектор с паровой рубашкой и уасположен1ных с расчетным шагом по всей длине рубашки. Пар поступает,в рубашку через,паровпуокные огверстия 9. На приводной стороне цилиндра устасновлесн вращающийся сифон 10. ВнутренНИй цИЛИНдр ПОКрЫт СЛОЕМ тОПЛОВОй ПЗОЛяи ции 11.

Наконечник сифона (см. фиг. 3) состоит из ба|шмака 12,,прижимаемого изнупри к поверх5 ности наружного цилиндра при помощи нажимной втулки 18, Hогорая можer с вободно перемещаться в корпусе 14, снабженном фланцам,и 15 и lб. П1ри помощи фла.нца 15:корпус крепится к воротнику, приваренному к внут1р реннему цилинд|ру. К фланцу lб крепится патруоок li, соединяющий наконсчник сифона с отводной трубой 18, которая проходит через отверстие полой,ступсщы на приводной стороHP цилиндра. Сушильный цилиндр работает

15 следующим образом. Высушнваемый материал в виде непрерывной ленты прижимается к раоо !ей поверхности нару жного 1\ил индра, вращающегося на опорных подшипниках.

Греющий пар поступает в кольцевой зазор

2о,полой цапфы на приводной стороне и далее подается .по коллектору, питающим патрубкам и спицованным ступицам !В паровую рубашку, равномерно распределяясь по всему паровому объему рубаш ки, за счет соответствующе-о

25 подбора сечений паровпускных отверстий H;I внутреннем цилиндре. Конденсат,и отработанный;Ifafp отводятся пз цилиндра через сифон, вращающийся вместе с цилиндром. В результате подачи греющего пара в 1паровую:рубашЗ0 ку по всей ее длине и отвода конденсата и от285487

Фиг 2 работанного пара с приводной стороны цилиндра осуществляется организаванная циркуляция пара в рубашке, способствующая равномерному нагреву цилиндра и удалению из него воздуха и .неяонденсирующихся газов.

Этим достигается!постоянство температуры па всей рабочей повеохности цилиндра и, как следствие, сушка материала происходит .ра»номерно по его ширине.

Предмет изобретения

Д вустенный сушильный цилиндр для сушки волокнисты.; материалов, например .картона. содержащий внешний и |внутренний цилиндры. образующие паровую ру1башку, .полые спицо ванные cTvIIHllbl и вращающийся сифон, отличающийся тем, что, с целью повышения качества волокнистого материала,;сушильный ц.1л и ндр выполнен с и арор а спредел ительны м коллектором, расположенным по его оси, и раздаточными патрубками с размерами ссчс10 ний, обратно пропорциональными расстоянию их от начала,парораспределительного коллектора.

285487

5.о

Фг г 3

Составитель Н. Шередннп

Корректор Л. А. Царькова

Тс «рсд Л. В. Кукл н на

Редактор Е. Гончар

Ооя"..-òíàÿ типография Кострогяского,управлонггя IO печати

Тираж 480 Подписное

Е Н11ИП!1 Косяитe-.а па депаса ггзооретений н открытый прн Совет Мнчгггсгроз СССР

Москва, К-35, Раутпская нао., д. 4/5
