Способ проявления ядерных фотослоев
Патент 285497
Классы МПК
Способ проявления ядерных фотослоев
Иллюстрации
Реферат

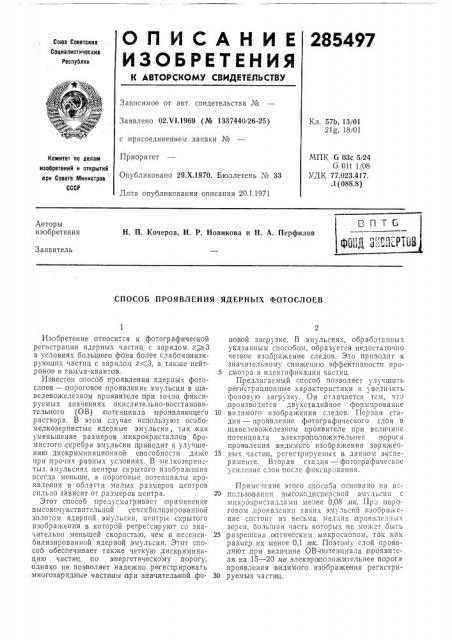

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
285497
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.VI.1969 (№ 1337440/26-25) с присоединением заявки №
Приоритет
Опубликовано 29.Х.1970. Бюллетень ¹ 33
Дата опубликования описания 20.1.1971
Кл. 57b, 13/01
21g, 18/01
МПК G 03с 5/24
G 0lt 1(08
УДК 77.023.417..1(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Н. П. Кочеров, Н. P. Новикова и Н. А. Перфилов
Заявитель
СПОСОБ ПРОЯВЛЕНИЯ ЯДЕРНЫХ ФОТОСЛОЕВ
Изобретение относится к фотографической регистрации ядерных частиц с зарядом z) 3 в условиях большого фона более слабоио низирующих частиц с зарядом z<3, а также нейтронов и галла-квантов.
Известен с пособ проявления ядерных фотослое в — пороговое проявление эмульсии в ща,веле вожелезном проявителе при точно фиксируемых значениях окислительно-восстановитель ного (ОВ) потенциала проявляювцег0 ,раствора, В этом случае используют особомелкозернистые ядерные эмульсии, так как уменьшение размеров микрокристаллов бромистого серебра эмульсии п риводит к улучшению дискриминационной способности даже при,прочих равных условиях. В мелкозернистых эмульсиях QQHTlpbl скрытого изображения всегда меньше, а пороговые потенциалы проявле ния в области, малых, размеров центров сильно зависят от,размеров центра.
Этот способ предусматривает применение высокочувствительной сечсибилиз IpoBBIIHQH золотом ядерной эмульсии, центры скрытого изображения в которой регрессируют со значительно меньшей скоростью, чем в несенсибилизированной ядерной эмульсии. Этот способ обеспечивает также четкую,дискриминацию частиц по энергетическому порогу, од пако не позволяет .надежно регистрировать многозарядные частицы п ри значительной фоновой загрузке. В эмульсиях, обработанных указанным способом, образуется недостаточно четкое изображение следов. Это приводит к значительному снижению эффективности про5 смотра и идентификации ча.стиц.
Предлагаемый способ позволяет улучшить регистрационные характе рнстики и увеличить фоновую загрузку. Он отличается тем, что производится двухстадийное формирование
10 видимого изоб ражения следов. Первая стадия — проявление фотографического слоя в щавелевожелезном проявителе при величине потенциала электроположитель нее порога проявления видимого изображения заряжен15 ных частиц, регистрируемых в данном эксперименте. Вторая стадия — фотографическое усиление слоя после фиксирования.
Применение этого спосооа основано на ис20 пользовании высокодпсперсной эмульсии с мик.„)окристаллами менее 0,08 л1к. Hp:.t поpоговом;проявлении таких эмульсий изооражсние состоит из весьма мелких проявленных зерен, большая часть которых не может быть
25;разрешена оптическим микроскопом, так как размер их менее 0,1 мк. Поэтому слой проявляют,при величине ОВ-потенциала проявителя на 15 — 20 лв электро|положительнее порога проявления видимого изображе ния,регистри30 руемых частиц.
285497
200
1,2
Типография, Сапунова, 2 пр.
Мел кие проявленные зерна, первоначально не видимые в оптический микроскоп, могут быть затем увеличены с помощью физического фотографического усилителя. После усиления изображе ния, проявленного предложенным способом, ко нцы следов а-частиц регистрируются в виде цепочки отдельных зерен длиной 5 — 8 мк.
Применение предложенного способа фотог рафической обработки позволяет увеличить фоновую загрузку эмульсионного слоя .в 2,5 ,раза,по сравнению с методом, порогового проявления, а также получить более четкое изображение следов частиц, что, в овою очередь, значительно повышает эффективность поиска и отбора событий нужных для проведения эксперимента.
Использование этого опособа обеспечивает полную восороиз водимость процесса вследствие постоянного потенциометрического пок рытия при строго фиксируемой величине ОВ-,потенциала проявителя 1при проявлении слоя и высокие:регистрационные характеристики стики вследствие усиления на свету и визуального контроля за процессом с помощью оптического микроскопа.
Пример. Первая стадия фотографической обработки ядерных фотослоев в предложенном с пособе производится в щавелевожелезном проявителе следующего состава:
Ра;створ А
Вода дистиллированная, нагретая до 50 С, мл
Лимонная кислота, г
Калий щазелевокислый, г
Железо серчокислое (окисное), г
Калий бромистый, г
Вода дистиллированная, мл До 1000
Раствор Б
Вода дистиллсированная, напретая до 50 С, мл 700
Лимонная кислота, г 5
Железо сернокислое (закисное), г 200
Калий бромистый, г 1,2
Вода дистиллированная, мл До 1000
Перед проявлением к раствору А прибавляют раствор Б до получения требуемой величи ны ОВ-потенциала. ОВ-потенциал измеряют непосредственно в проявляющем растворе с помощью платинового электрода относительно насыщенного каломельного электрода (НКЭ) . Дрейф величины 0В-потенциала в проявителе устраняют добавлением раствора
Б или А (в зависимости от направления дрейфа). Потенциал поддерживают постоянным с точностью до +2 мв.
После проявления слой промывают и фиксируют.
ЦНИИПИ Заказ 3777/8
Вторая стадия формирования изображения в слое — фотографическое усиление. В данном случае требуется высокая степень усиления, что достигается применением физических усилителей, имеющих, например, следующий состав:
Раствор А
Серная кислота 0,5%-ный раствор, Желатина, г 6
Параоксифенилглици н, г 8
Вода дистиллированная, мл До 1000
Раствор Б
Азотнокислое серебро 10%-ный раствор
Слой усиливают в рабочем растворе, который,получают прибавлением 2 мл раствора Б к 100 мл раствора А.
Лучшие результаты с использованием особомелкозернистой высокочувствительной ядер ной эмульсии типа П9р получают при следующем режиме фотографической обработки:
Стадия 1
1) Проявление в щавелевожелезном IIpoявителе при величине ОВ-потенциала электроположительнее визуального порога проявления,данных частиц — 50 мин.
2) Промывка в проточной воде — 20 мин,.
3) Фиксирование в 30%-ном растворе до полного осветления — 20 мин
4) Промывка в дистиллированной воде-20 мик.
Стадия II
1) Пропитывание в растворе А усилителя—
10 мин.
2) Усиление в рабочем растворе усилителя — 15 — 20 ман.
3) Промывка в проточной воде — 20 мик.
Новым в предлагаемом способе дискриминации является фотопрафическое проявление слоя при величине ОВ-потенциала электроположительнее величины:порога проявления видимого в оптический микроскоп изображения заряженных ча "тиц, регистрируемых в данном эксперименте, в сочетании с усилением слоя после его фиксирова ния в физическом усилителе.
Предмет изобретения
Способ проявления ядерных фотослоев при регистрации ядерных частиц с г)3 в условиях фона слабоионизирующих частиц с помощью высок >дисперсных, высокочувствительных ядерных эмульсий и их проявления в щавелевожелезíîM проявителе, отлича ои ийся тем, что, с целью улучшения регистрационных характеристик и увеличения фоновой загрузки, фотослои проявляют при величине окислительно-во==тановительного потенциала электроположительнее порога проявления заряженных частиц, регистрируемых в данном эксперименте. и после фиксирования производят фотографическое усиление слоя, Тираж 480 Подписное
