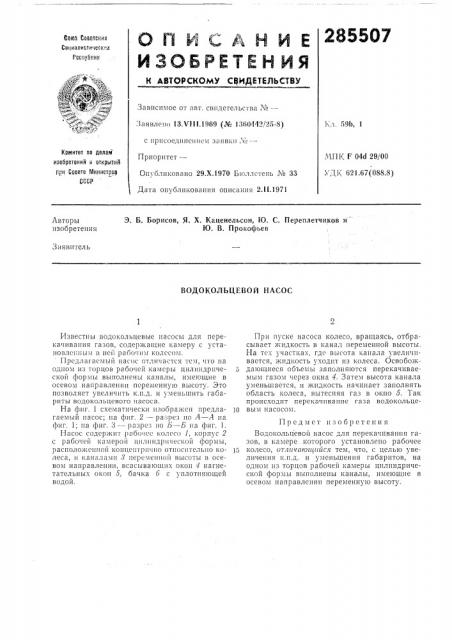

GA ЙСАНЙ Е

ИЗОБРЕТЕН Йя

Сове Соеетекик

Соо,иелиети«еекии

Реонтблик

Зависимое от авт. свидетельства %в

За явлено 1ЗХ111.1969 (№ 1360442/25-8) с присоединением заявки . 4-Приоритет—

Ovvoлпковано 29.Х,1970 Б1оллстень № ЗЗ

Комитет по делам изобретений и открытий при, Соеете Министров

CI CP

Л!П К F 04d 29/00

УД К 621.67(088.8) Дата опубликования описания 2.11.1971

Э. Б. Борисов, Я. Х. Каценельсон, 1О. С. Переплетчиков и

Ю. В. П ро коф ье в

Авторы изобретения

Заявитель

ВОДОКОЛЬЦЕВОЙ НАСОС

Известны водокольцевые насосы для перекачивания газов, содержащие камеру с установленным в í ll рабочим колссом. Предлагаемый насос отличается тем, что на одном из торцов рабочей камеры цилиндрической формы выполнены каналы, имеющие в осевом направлении переменную высоту. Это позволяет увеличить к.п.д. и у»eïüøèòü габариты водокольцевого насоса.

На фиг. 1 схематически изображен предла гаемый насос; на фиг. 2 — разрез по А — Л па фиг. 1; па фиг. 3 — разрез по Ь вЂ” Б па фиг. 1.

Насос содержит рабочее колеc() 1, корпус 2 с рабочей камерой цилиндрической формы, расположенной концептрично относительно колеса, и каналами 3 переменно i высоты в осевом направлении, всасывающих окон 4 нагнетатель II>Ix окон 5, бачка 6 с уплотняющей водой.

При пуске насоса колесо, вращаясь, отбрасывает хккидкость в канал переменной высоты.

На тех участках, где высота канала увелшшвается, жидкость уходит из колеса. Освобохкд дающиеся объемы заполняются перекачиваемым газом через окна 4. Затем высота канала уменьшается, и жидкость начинает заполнять область колеса, вытесняя газ в окно 5. Так происходит перекачпвание газа водокольце10 вым насосом.

Предмет изобретения

Водокольцевой насос для перекачивашгя газов, В камере которого установлено рабочее

1; коat со, отличаюцпйся тем, что, с целью увеличения к.п.д. и уменьшения габаритов, на одном из торцов рабочей камеры цилиндрической формы выполнены каналы, имеющие в осевом направлении переменную высоту.

285507

Фиг 2

6-6

Составитель С. Стесни

Техред А. А. Камышникова Корректор Т. А. Уманец

Редактор Т. Гаврикова

Центральная типография МО

Заказ 6592/9 — 70 г. Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5
