285630

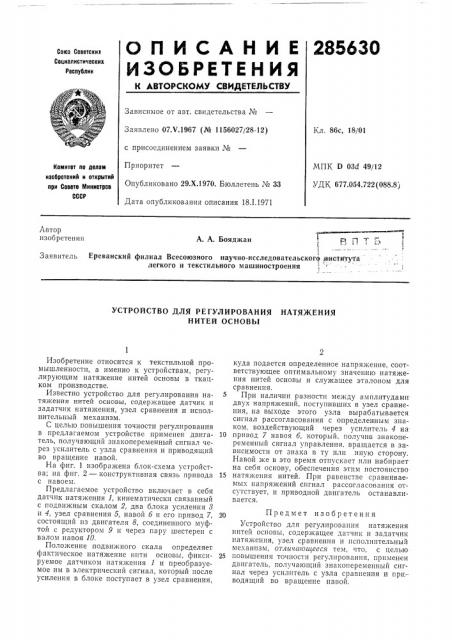

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

G0Ios C0BBTcKMl

Социалистических

Респурлик

Зависимое от авт. свидетельства №

Кл. 86с, 18/01

Заявлено 07.V.1967 (№ 1156027/28-12) с присоединением заявки №

Приоритет

Опубликовано 29.Х.1970. Бюллетень № 33

Дата опубликования описания 18.1.1971

МПК D 03d 49/12

УДК 677.054.722(088.8j

Комитет оо делам иаобретеиий и открытий ори Совете Мииистрсв

СССР

Автор изобретения г

А. A. Бояджан р .т

Ереванский филиал Всесоюзного научно-исследовательского института легкого и текстильного машиностроения!

Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ НАТЯЖЕНИЯ

НИТЕЙ ОСНОВЫ

Изобретение относится к текстильной промышленности, а именно к устройствам, регулирующим натяжение нитей основы в ткацком производстве.

Известно устройство для регулирования натяжения нитей основы, содержащее датчик и задатчик натяжения, узел сравнения и исполнительный механизм.

С целью повышения точности регулирования в предлагаемом устройстве применен двигатель, получающий знакопеременный сигнал через усилитель с узла сравнения и приводящий во вращение навой.

На фиг. 1 изображена блок-схема устройства; на фиг. 2 — конструктивная связь привода с навоем.

Предлагаемое устройство включает в себя датчик натяжения 1, кинематически связанный с подвижным скалом 2, два блока усиления 8 и 4, узел сравнения 5, навой б и его привод 7, состоящий из двигателя 8, соединенного муфтой с редуктором 9 и через пару шестерен с валом навоя 10.

Положение подвижного скала определяет фактическое натяжение нити основы, фиксируемое датчиком натяжения 1 и преобразуемое им в электрический сигнал, который после усиления в блоке поступает в узел сравнения, куда подается определенное напряжение, соответствующее оптимальному значению натяжения нитей основы и служащее эталоном для сравнения.

При наличии разности между амплитудами двух напряжений, поступивших в узел сравнения, на выходе этого узла вырабатывается сигнал рассогласования с определенным знаком, воздействующий через усилитель 4 на

10 привод 7 навоя б, который, получив знакопеременный сигнал управления, вращается в зависимости от знака в ту илн иную сторону.

Навой же в это время отпускает или набирает на себя основу, обеспечения этим постоянство

15 натяжения нитей. При равенстве сравниваемых напряжений сигнал рассогласования отсутствует, и приводной двигатель останавливаетсяся.

Предмет изобретения

Устройство для регулирования натяжения нитей основы, содержащее датчик и задатчик натяжения, узел сравнения и исполнительный механизм, отлича ощееся тем, что, с целью

25 повышения точности регулирования, применен двигатель, получающий знакопеременный сигнал через усилитель с узла сравнения и приводящий во вращение павой, 285630
