Способ окисления паров органических соединений

Способ окисления паров органических соединений

Иллюстрации

Показать все

Реферат

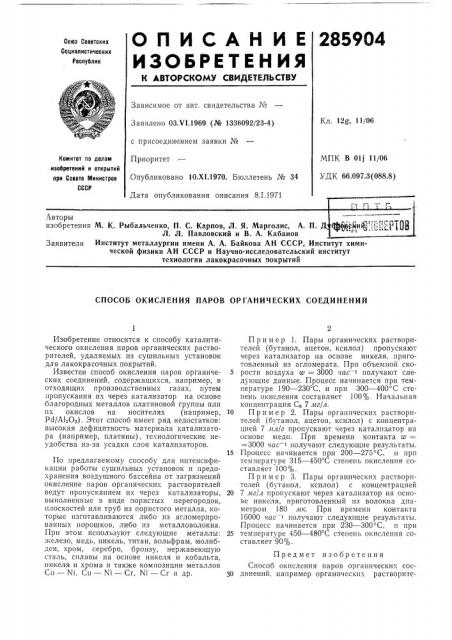

2859О4

ОПИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 12g, 11/06

Заявлено 03.Ч1.1969 (№ 1336092/23-4) с присоединением заявки №

Приоритет

Опубликовано 10.Х1.1970. Бюллетень № 34

Дата опубликования описания 8.1.1971

МПК В Olj 11/06

УДК 66.097.3 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения М. К. Рыбальченко, П. С. Карпов, Л. Я. Марголис, А. П. Д

Л. Л. Павловский и В. А. Кабанов

Заявители Институт металлургии имени А. А, Байкова АН СССР, Институт химической физики АН СССР и Научно-исследовательский институт технологии лакокрасочных покрытий

СПОСОБ ОКИСЛЕНИЯ ПАРОВ ОРГАНИЧЕСКИХ СОЕДИНЕНИЙ

Изобретение относится к способу каталитического окисления паров органических растворителей, удаляемых из сушильных установок для лакокрасочных покрытий.

Известен способ окисления паров органических соединений, содержащихся, например, в отходящих производственных газах, путем пропускания их через катализатор на основе благородных металлов платиновой группы или их окислов на носителях (например, Pd/À! 03). Этот способ имеет ряд недостатков: высокая дефицитность материала катализатора (например, платины), технологические неудобства из-за усадки слоя катализаторов.

По предлагаемому способу для интенсификации работы сушильных установок и предохранения воздушного бассейна от загрязнений окисление паров органических растворителей ведут пропусканием их через катализаторы, выполненные в виде пористых перегородок, плоскостей или труб из пористого металла, которые изготавливаются либо из агломерированных порошков, либо из металловолокна.

При этом используют следующие металлы: железо, медь, никель, титан, вольфрам, молибден, хром, серебро, бронзу, нержавеющую сталь, сплавы на основе никеля и кобальта, никеля и хрома и также композиции металлов

Сц — Ni, Cu — Ni — Сг, Ni — Сг и др.

П р и и е р 1. Пары органических растворителей (бутанол, ацетон, ксилол) пропускают через катализатор на основе никеля, приготовленный из агломерата. Прн объемной ско5 рости воздуха то = 3000 час 1 получают следующие данные. Процесс начинается при температуре 190 †2 С, и при 300 †4 С степень окисления составляет l00% . Начальная концентрация Сс 7»тг/л.

10 Пример 2. Пары органических растворителей (бутанол, ацетон, ксилол) с концентрацией 7 »сл/г пропускают через катализатор на основе меди. При времени контакта w =

= — 3000 час 1 получают следующие результаты.

15 Процесс начинается при 200 — 275 С, и прп температуре 315 — 450 С степень окисления составляет 100%.

Пример 3. Пары органических растворителей (бутанол, ксилол) с концентрацией

20 7»тг/л пропускают через катализатор на основе никеля, приготовленный из волокна диаметром 180 як. При времени контакта

16000 час 1 получают следующие результаты.

Процесс начинается при 230 — 300 С, п при

25 температуре 450 — 480 С степень окисления составляет 90%.

Предмет изобретения

Способ окисления паров органических сое30 динений, например органических растворите285904

Составитель В. Теплякова

Техред Т. П. Курилко

Редактор Филиппова

Корректор О. С. Зайцева

Заказ 3795/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лей, выделяющихся при сушке лакокрасочных покрытий, путем пропускания их через катализатор, отличающийся тем, что, с целью интенсификации работы сушильных установок и предохранения воздушного бассейна от загрязнений, используют катализатор на основе никеля, вольфрама, титана, келеза, меди, оропзы, перхкавеющей стали, сплавов — пикеля и кобальта, никеля и хрома, композ|щии металлов Сп — Ni, Сп — Ni — Cr, Ni — Сг, выполненных в виде пористых перегородок пз соответствующих агломерированпых порошков или металловолокна.
