Реферат



2 85942

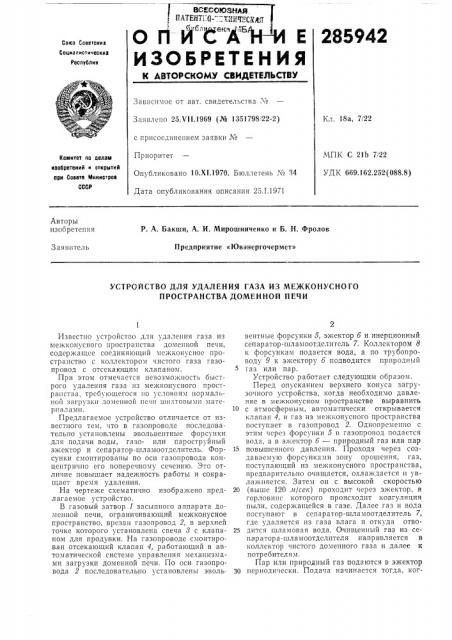

ОПИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советскив

Социалистические

Республик

Зависимое GT авт. свидетельства ¹

Заявлено 25,VII.1969 (№ 1351798, 22-2) Кл. 18а, 7/22 с присоединением заявки М

МПК С 21b 7!22

УДК 669.162.252 (088.8) Приоритет

Опубликовано 10.XI.1970. Бюллетень М 34

Комитет по аелвта изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 25.1.1971

Авторы изобретения

P А. Бакши, А. И. Мирошниченко и Б. Н. Фролов

Предприятие «Ювэнергочермет»

Заявитель

УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗА ИЗ МЕЖКОНУСНО ГО

ПРОСТРАНСТВА ДОМЕННОЙ ПЕЧИ

Известно устройство для удаления газа из межконусного пространства доменной печи, содергкащсе соединяющий мсжконусное пространство с коллектором чистого газа газопровод с отсекающим клапаном.

При этом отмечается невозмо кность быстрого удаления газа из межконусного пространства, требующегося IIo условиям нормальной загрузки доменной печи шихтовыми материалами.

Предлагаемое устройство отличается от известного тем, что в газопроводе последовательно установлены эвольвентные форсунки для подачи воды, газо- пли пароструйный эжектор и сепаратор-шламоотделитель. Форсунки смонтированы по оси газопровода концептрично его поперечному сечению. Это отличие повышает надежность работы и сокращает время удаления.

На чертегке схематично изображено предлагаемое устройство.

В газовый затвор 1 засыпного аппарата доменной печи, ограничивающий межконусное пространство, врезан газопровод 2, в верхней точке которого установлена свеча 8 с клапаном для продувки. На газопроводе смонтирован отсекающий клапан 4, работающий в автоматической системе управления механизмами загрузки доменной печи. По оси газопровода 2 последовательно установлены эвольвентные форсунки 5, эжектор б и инерционный сепаратор-шламоотделнтель 7. Коллектором 8 к форсункам подается вода, а по трубопроводу 9 к эжектору б подводится природный газ или пар.

Устройство работает следующим образом.

Перед опусканием верхнего конуса загрузочного устройства, когда необходимо давление в межконусном пространстве выравнить

10 с атмосферным, автоматически открывается клапан 4, и газ из межконусного пространства поступает в газопровод 2. Одновременно с этим через форсунки 5 в газопровод подается вода, а в эжектор б — природный газ или пар

15 повышенного давления. Проходя через создаваемую форсунками зону орошения, газ, поступающий из межконусного пространства, предварительно очищается, охлаждается и увлагкпяется. Затем он с высокой скоростью

20 (выше 120 л/еек) проходит через эжектор, в горловине которого происходит коагуляция пыли, содергкащейся в газе. Далее газ и вода поступают в сепаратор-шламоотделитель 7, где удаляется из газа влага и откуда отво25 дится шламовая вода. Очищенный газ из сепаратора-шламоотделителя направляется в коллектор чистого доменного газа и далее к потребителям.

Пар или природный газ подаются в эгкектор

30 IIo IIo H IecKI . o I3 HB÷èí3ñòcII тогда, ког285942

Прсдмет изобретения

Юлй с0 илалюм

Составитель И. Елинсон

Редактор Филиппова

Корректор В. И. Жолудева

Заказ 3893/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 да давления в межконусном пространстве и в коллекторе чистого газа выравниваются, и естественный переток газа, происходящий за счет разности давлений, прекращается. За счет эжектирующего действия струи газ из межконусного пространства удаляется до тех пор, пока давление в межконусном пространстве не упадет до весьма низкого значения (порядка 50 — 100 мм вод. ст.). Затем подача эжектирующей среды автоматически прекращается, отсекающий клапан газопровода автоматически закрывается и открываются атмосферные клапаны загрузочного устройства, сообщающие межконусное пространство с атмосферой.

Устройство для удаления газа пз межконусного пространства доменной печи, содержащее соединяющий межконусное пространство с коллектором чистого газа газопровод с отсекающим клапаном, отличающееся тем, что, с целью повышения надежности работы и сокращения времени удаления газа, в газопроводе последовательно установлены эвольвентные форсунки для подачи воды, газо- или пароструйный эжектор и сепаратор-шламоотделитель, причем форсунки смонтированы по оси газопровода концентрично его поперечному

15 сечению.
