Реферат

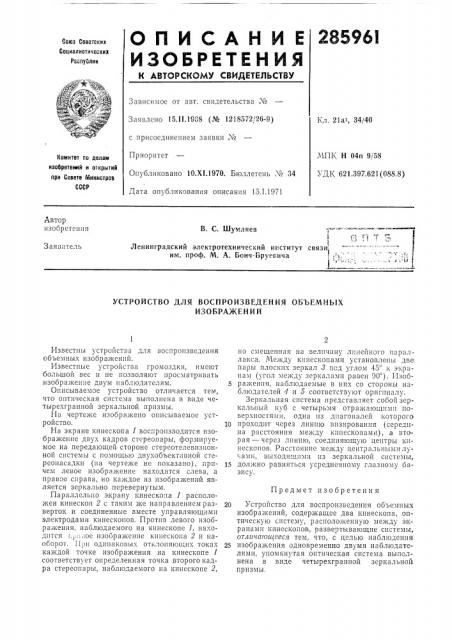

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.11.1968 (№ 1218572/26-9) Кл. 2Iai, 34/40 с присоединением заявки №

МПК Н 04п 9/58

УДК 621,397.621(088.8) Приоритет

Опубликовано 1О.Х1.1970. Бюллетень ¹ 34

Дата опубликования описания 15.1.1971

Комитет по делам изоаретеиий и открытий при Совете Министров

СССР

Автор изобретешгя

В. С. Шумляев

Ленинградский электротехнический институт связи, им. проф. М. А. Бонч-Бруевича !:I:. !!

1 "

Заявитель

УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ОБЪЕМНЫХ

ИЗОБРАЖЕ Н И Й

Предмет изобретения

Известны устройства для воспроизведения объемных изображений.

Известные устройства громоздки, имеют большой вес и не позволяют просматривать изображение двум наблюдателям.

Описываемое устройство отличается тем, что оптическая система выполнена в виде четырехгранной зеркальной призмы.

На чертеже изображено описываемое устройство.

На экране кинескопа 1 воспроизводится изображение двух кадров стереопары, формируемое на передающей стороне стереотелевизионной системы с помощью двухобъективной стереонасадки (на чертеже не показано), причем левое изображение находится слева, а правое справа, но каждое из изображений является зеркально перевернутым, Параллельно экрану кинескопа 1 расположен кинескоп 2 с таким же направлением разверток и соединенные вместе управляющими электродами кинескопов. Против левого изобрахкения, наблюдаемого на кинескопе 1, находится ь „„,ое изооражение кинескопа 2 и наоборот. il;: è одинаковых отклоняющих токах каждой точке изображения на кинескопе 1 соответствует определенная точка второго кадра стереопары, наблюдаемого на кинескопе 2, но смещенная на вели шну линейного параллакса. Между кинескопами установлены две

nBpbI n Ioc1 n7, зеркал 8 nag углотя 45 к экранам (угол между зеркалами равен 90 ). Изоб5 рахкенпя, наблюдаемые в них со стороны наблюдателей 4 и б соответствуют оригиналу.

Зеркальная система представляет собой зеркальный куб с четырьмя отражающими поверхностямн, одна пз диагоналей которого

10 проходит через линшо визирования (середица расстояния между кинескопами), а Вто рая — через линшо, соедтшяющую центры кинескопов. Расстояние между центральными лу.амн, выходящими из зеркальной системы, 15 дол кно равняться усредненному глазному базису.

20 Устройство для воспроизведения объемных изображений, содержащее два кинескопа, оптическую систему, расположенную между экранами кинескопов, развертывающие системы, отличсоощееся тем, что, с целью наблюдения

25 изображения одновременно двумя наблюдателями, упомянутая оптическая систе»a выполнена в виде четырехгранной зеркальной призмы.

285961

Составитель Ю. Васильев

Редактор А. В. Корнеев

Корректор Е. Н, Миронова

Заказ 3878/17 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Ра1шская паб., д. 4/5

Типография, пр. Сапунова, 2
