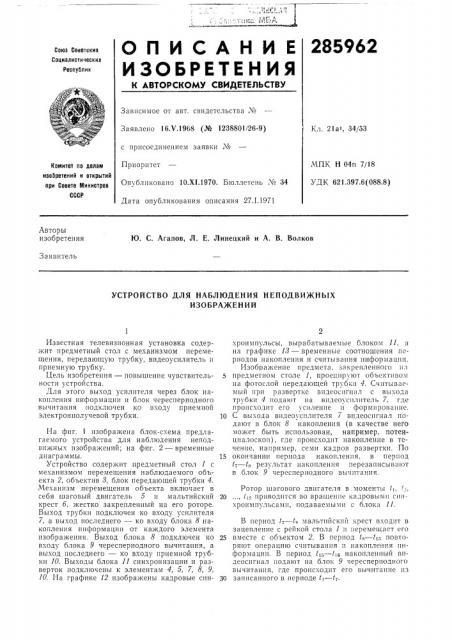

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

3 а явлено 16.V.1968 (№ 1238801/26-9) Кл. 21ат, 34/53 с присоединением заявки ¹

Приоритет

МПК Н 04п 7/18

УДК 621.397.6(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

OIIi бликовано 10.Х1.1970. Бюллетень ¹ 34

Дата опубликования описания 27.1.1971

Авторы изобретения

Ю. С. Агапов, Л. E. Линецкий и А. В. Волков

Заявитель

УСТРОЙСТВО ДЛЯ НАБЛЮДЕНИЯ НЕПОДВИЖНЫХ

ИЗОБРАЖЕН И Й

Известная телевизионн ая установка содержит предметный стол с механизмом перемещения, передающую трубку, видеоусилитель и приемную трубку.

Цель изобретения — повышение чувствительности устройства.

Для этого выход усилителя через блок накопления информации и блок череспериодного вычитания подключен ко входу приемной электроннолучевой трубки.

На фпг. 1 изображена блок-схема предлагаемого устройства для наблюдения неподвижных изображений; на фиг. 2 — временные диаграммы.

Устройство содержит предметный стол 1 с механизмом перемещения наблюдаемого объекта 2, объектив 3, блок передающей трубки 4.

Механизм перемещения объекта включает в себя шаговый двигатель 5 и мальтийский крест б, жестко закрепленный на его роторе.

Выход трубки подключен ко входу усилителя

7, а выход последнего — ко входу блока 8 накопления информации от каждого элемента изображения. Выход блока 8 подключен ко входу блока 9 череспериодного вычитания, а выход последнего — ко входу приемной трубки 10. Выходы блока 11 синхронизации и разверток подключены к элементам 4, 5, 7, 8, 9, 10. Иа графике 12 изображены кадровые спнхроимпульсы, вырабатываемые блоком 11, а на графике 18 — временные соотношения периодов накопления и считывания информации.

Изображение предмета. закрепленного нз

5 предметном столе 1, проецируют объективом на фотослой передающей труб è 4. Считываемый прп развертке впдеоспгнач с выхода трубки 4 подают па видеоусилитель 7, где происходит его усиление и формирование.

10 С выхода видеоусплителя 7 видеосигнал подают в блок 8 накопления (в качестве него может быть использован, например, потенцпалоскоп), где происходит накопление в течение, например, семи кадров развертки. По

15 окончании периода накопления. в период

t-, — 4 результат накопления перезаписывают в блок 9 черсспериодного вычитания.

Ротор шагового двигателя в моменты tI, ., 20 ..., 11; приводится во вращение кадровымп сппхроимпульсамп, подаваемыми с блока 11.

В период t-,— /к мальтийский крест входит в зацепление с рейкой стола 1 и перемешает его

25 вместе с объектом 2. В период 4 — tI-, повторяют операцию считывания и накопления информации. В период tI;, — tI6 накопленный видеосигнал подают на блок 9 чересперподного вычитания, где происходит его вычитание пз

30 записанного в периоде г1 †1-,.

285962

Предмет изобретения

Сбое 1

Составитель Н. Степанов

Корпекгоры: Л. Корогод и А. Николаева

Редактор А. В. Корнеев

Заказ 3848/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д.4 5

Типография, пр. Сапунова, 2

При вычитании устраняются помехи, не связаннь|е с объектом и неподвижные в кадре: пятна и неравномерности фотослоя, неподвижные кадры наводки и т. д., а полезный сигнал не уменьшается, так как в обоих периодах положение его в кадре неодинаково.

Результат вычитания подают на приемную трубку для визуального наблюдения изображения предмета.

Устройство для наблюдения неподвижны. . изображений, содержащее передаюшую и при5 емную трубки, блок синхронизации, предметный стол с механизмом перемещения и усилитель, отличающееся тем, что, с целью повышения чувствительности, выход усилителя через блок накопления информации и блок че10 респериодного вычитания подключен ко входу приемной электроннолучевой трубки.
