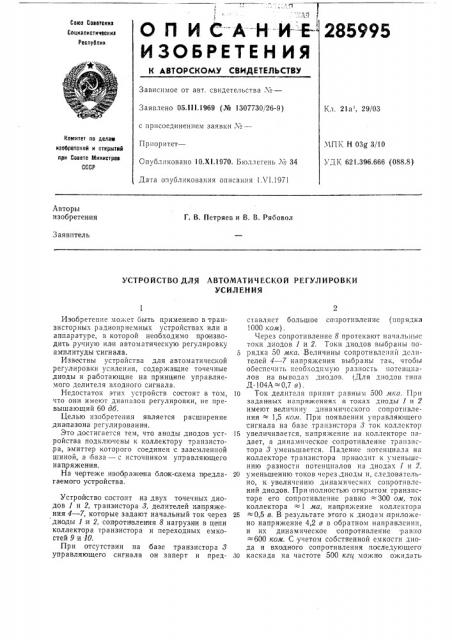

(О П И С-А Н-И-:-Е-
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союе Соеетскик
Сопиалистическил
Республик
Зависимое от авт. свидетельства,¹вЂ”
Заявлено 05,111.1969 (№ 1307730/26-9) с присоединением заявки ¹â€”
Приоритет—
Спубликовано 1О.Х1.1970, Бюллетень М 34
Дата опубликования описания 1 VI.1971
Кл. 21а, 29/03
Коюитет по делаю иаобретений и открытий при Совете Министров
СССР
ЧП1 Н 03g 3/10
X 1К 621.396.666 (088,8) Авторы изобретения
Г В. Петряев и В. В. Рябовол
Заявитель
УСТРОЙСТВО ДЛЯ АВТО1ЧАТИЧЕСКОЙ РЕГУЛИРОВКИ
УСИЛЕНИЯ
Изобретение может быть применено в транзисторных радиоприемных устройствах или в аппаратуре, в которой необходимо производить ручную или автоматическую регулировку амплитуды сигнала.
Известны устройства для автоматической регулировки усиления, содержащие точечные диоды и работающие на принципе управляемого делителя входного сигнала, Недостаток этих устройств состоит в том, что они имеют диапазон, регулировки, не превышающий 60 дб.
Целью изобретения является расширение диапазона регулирования.
Это достигается тем, что аноды диодов устроиства подключены к коллектору транзисто.ра, эмиттер которого соединен с заземленной шиной, а база — с источником управляющего на п,ряжения.
На че1ргеже ивооражена блок-;схема п редлагаемого устройства.
Устройство состоит из двух точечных диодов 1 и 2, транзистора 8, делителей напряжения 4 — 7, которые задают начальный ток через диоды 1:и 2, сопротивления 8 нагрузки в цепи коллектора транзистора и переходных емкостей 9 и 10.
При отсутствии на базе транзистора 8 управляющего сигнала он заперт и представляст большое сопротивление (порядка
1000 коле).
Через сопротивление 8 протекают начальныс токи диодов 1 и 2. Токи диодов выбраны по5 рядка 50 мка.,Величины сопротивлений делителей 4 — 7 напряжения выбраны так, чтобы обеспечить необходимую разность потенциалов на выводах диодов. (Для диодов типа
Д-104А=0,7 в).
10 Ток делителя принят, равным 500 мка. При заданных íàпряжениях и токах диоды 1 и 2 имеют величину динамического сопротивления = 1,5 ком. При появлении управляющего сигнала на базе транзистора 3 ток коллектор
15 увеличивается, напряжение на коллекторе падает, а динамическое сопротивление транзистора 3 уменьшается. Падение потенциала на коллекторе транзистора приводит к уменьшению разности потенциалов на диодах 1 и 2, 20 уменьшению токов через диоды и, следовательно, и увеличению динамически сопротивлений диодов. При полностью открытом транзисторе его сопротивлечие равно =300 ом, ток коллектора =1 ма, напряжение коллектора
25 =0,5 в. В результате этого к диодам приложено напряжение 4,2 в в обратном направлении, и их динамическое сопротивление равно
=600 ком. С учетом собственной емкости диода и входного сопротивления последующего
З0 каскада на частоте 500 кга можно ожидать
285995
Составитель А. Мерман
Тсхред А. А. Камышникова Корректор О. С. Зайцева
Редактор А. В. Корнеев
Закан 8109 Тираж 480 Подписное
111111ИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Областная типография Костромского управления по пеп11тп диапазон регулирования устройства равным
80 — 90 дб.
Таким образом, значителbное увеличение динамических сопротивлений диодов при одновременном уменьшении, динамического сопротивления транзистора, во время действия управляющего сигнала позволяет получить большой диапазон регулирования.
Предмет изобретения
Устройство для автоматической регулировки усиления, содержащее два точечных диода, соединенных анодами через резистор с положительным пол|осом источника питания и включенных последовательно через конденса5 торы в:цепь сигнала, а кагодами подключенных к средним выводам резистивных делителей напряжения, отличающееся тем, что, с целью расширения диапазона регулирования, аноды упомянутых диодов подключены к кол10 лектору транзистора, эмиттер которого соединен с заземленной шиной, а база — с источником управляющего напряжения.
