Патент 286014
Классы МПК
Вакуумная дугогасительная камерасогс;0:02ная, ti(iшo^uш«шrбиблиотека
Иллюстрации
Реферат

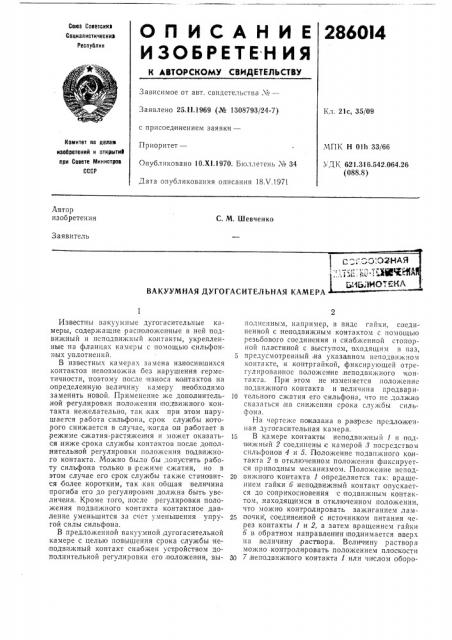

Союз Саеетскив
ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2860!4
Социалистические
Республик
Зависимое от авт. свидетельства М—
Заявлено 25,11.1969 (№ 1308793/24-7) Кл. 21с, 35/09 с присоединением заявки—
Комитет па делаю ивоеретений и аткрыти1 при Совете Министров
СССР
Приоритет—
Опубликовано 10.Х1.1970. Бюллетень чо 34
Дата опубликования описания 18.V.1971
МПК, Н 01h 33/66
УДК 621.316.542.064.26 (088.8) Автор изобретения
С. М. Шевченко
Заявитель
—. -; — «> .Э2НАтч ИЮ%Ж
ВАКУУМНАЯ ДУГОГАСИТЕЛЪНАЯ КАМЕРА
Известны вакуумные дугогасительные камеры, содер>кащие расположенные в ней подвижный и неподвижный контакты, укрепленные на фланпах камеры с помощью сильфонных уплотнений.
В известных камерах замена износившихся контактов невозможна без нарушения герметичности, поэтому после износа контактов на определенную величину камеру необходимо заменить новой. Применение же дополнитель,ной регулировки:положения потвижного контакта нежелательно, так как при этом нарушается работа сильфона, срок службы которого снижается в случае, когда он работает в ,режиме сжатия-растяжения и может оказаться ниже срока службы контактов после дополнительной регулировки положения по движного контакта. Можно было бы допустить работу сильфона только в режиме сжатия, но в этом случае его срок службы также становится более коротким, так,как общая величина прогиба его до регулировки должна быть увеличена. Кроме того, после:регулировки положения подвижного контакта контактное давление уменьшится за счет уменьшения упругой силы сильфона.
В предложенной вакуумной,дугогасительной камере с целью повышения срока службы неподвижный контакт снабжен устройством дополнительной регулировки его положен ия, выполнснным, например, в виде гайки, соединенной с неподвижным контактом с помощью резьбового соединения и снабженной стопорной пластиной с выступом, входящим в паз, 5 предусмотренный;на указанном неподвижном контакте, и контргайкой, фиксирующей отрегулированное положение, неподвижного контакта. При этом не измепяется положение подвижного контакта и величина предвари1р тельного сжатия его сильфона, что не должно сказаться на снижении срока службы сильфона.
На чертеже по каза.на в раарезе прсдлажеяная дугогасительная камера.
15 B камере контакты неподвижный 1 и подв и>кный 2 соединены с камерой 3 посредством сильфонов 4 H д. Положение o >j Ho о контакта 2 в отключенном положении фиксируется приводным механизмом. Положение непод2р пи>киото контакта 1 определяется так: вращением гайки б неподвижный контакт опускается до соприкосновения с подвижным контактом, находящимся в отключенном положении, что можно контролировать зажиганием лам25 почки, соединенной с источником питания через контакты 1 и 2, а затем вращением гайки б в обратном направлении поднимается вверх на величину,раствора. Величину раствора можно .контролировать .положением плоскости
3р 7,неподвижного контакта 1 или числом оборо286014
Предмет изобретения
Составитель Н. Карасева
Те род Л. В. Куклина Корректор Т. A. Китаева
1 дак-1ор В. В. Фельдман
Заказ 8111 Тирани 480 Подписное
ЦН11ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )K-35, Раушокая наб., д. 4/5
Областная типограф.ш Костромского управления по печати тов гайки, имеющей ойределеннцй шаг резьбы. Защита неподвижного контакта от прово.рачивания осуществляется стопорной пластиной 8, имеющей выступ в паз 9 неподвижного контакта. Контргайка lo фиксирует отрегулированное положение неподвижного контакта.
После износа контактов на,допустимую величину производится дополнительная регулировка положения неподвижного контакта указа.иным выше способом. При этом сильфон 4 растягивается на величину износа контактов.
Можно проводить несколько дополнительных ретулировок. Их число зависит от допустимой суммарной величины .износа контактов и возможной величины растяжения сильфона 4, который остается неподвижным при включении
11 отключении подвижного контакта.
Ю
Вакуумная дуготасительная камера, содержащая расположенные в ней подвижный и
5 неподвижный, контакты, укрепление .на фланцах камеры с помощью сильфцнццхт уплотнений, отличающаяся тем, что, с Белью 1повьвшения сipiоwа службы, неподв имнцй конт а кт снабжен ус пройст в ом д1орол и и гел ь10 по и р егул иро впеи его .пол ожен и я,,в ы1п1олненным, например, в виде гайки, соединенной с неподвижным контактом с помощью резьбового соединения и снабженной стопорной пластиной с .выступом, входящим в паз, пре15 дусмотренный на указанном неподиижном контакте, и контртайкой, ф иксирующей отрегулированное положение неподвижного контакта.
