Амплитудно-частотный преобразователь
Иллюстрации
Реферат

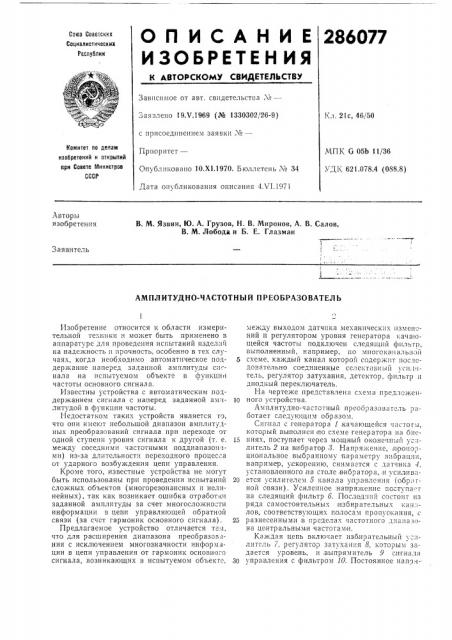

ОП ИСАН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
286077
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельстьа М—
Заявлено 19Х.1969 (№ 1330302/26-9) Кл. 21с, 46/50 с присоединением заявки М—
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приоритет—
Опубликовано 10.Х1.1970. Бюллетень М 34
МПК б 05b 11/36
УДК 621.078.4 (088.8) Дата опубликования описания 4Л 1.1971
Авторы изобретен и я
В. М. Язвин, Ю. А. Грузов, Н. В. Миронов, А. В. Салов, В. М. Лобода и Б. E. Глазман
Заявитель
АМПЛ ИТУДНО-ЧАСТОТН Ы Й ll P ЕОБ РАЗО ВАТЕЛ Ь
Изобретение относится к области измерительной техники и может быть применено в аппаратуре для проведения испытаний изделий на надежность и прочность, особенно в тех случаях, когда необходимо автоматическое поддержание наперед заданной амплитуды cl1. нала на испытуемом объекте в функции частоты основного сигнала.
Известны устройства с автоматическим поддержанием сигнала с наперед заданной амплитудой в функции частоты.
Недостатком таких устройств является го, что они имеют небольшой диапазон амплитудных преобразований сигнала при переходе от одной ступени уровня сигнала к другой (т. е. между соседними частотными поддиапазон .>ми) из-за длительности переходного процесса от ударного возбуждения цепи управления.
Кроме того, известные устройства не могут быть использованы при проведении испытаний сложных объектов (многорезонансных и нелинейных), так как возникает ошибка отработки заданной амплитуды за счет многосложности информации в цепи управляющей обратной связи (за счет гармоник основного сигнала).
Предлагаемое устройство отличается тем, что для расширения диапазона преобразования с исключением многозначности информации в цепи управления от гармоник основного сигнала, возникающих в испытуемом объекте, между выходом датчика механических изменний и регулятором уровня генератора качающейся частоты подключен следягций фильтр, выполненный, например, по мпогокапа lьil;ш схеме, каждый канал которой содержит последовательно соединенные селективный усп,lllтель, регулятор затухания, детектор, фильтр и диодный переключатель.
На чертеже представлена схема предложепIO ного устройства.
Ахгплитудно-частотный преобразователь работает следующим образом.
Сигнал с генератора 1,качающейся частот:», который выполнен по схеме генератора на бис15 виях, поступает через мощный оконечный ус:<литель 2 на вибратор 3. Напряжение,,nponopUHoHaëbí0å выбранному параметру вибрации, например, ускорению, снимается с дат.,ика 1, установленного,на столе вибратора,,и уc:I;IIIB;i2р ется усилителем 5 канала у правления (обрагной связи). Усиленное;напряжегсие поступа.т па следящий фильтр 6. Послед.шй состоит пз ряда самостоятельны.; избирательных 1
25 разнесенными в предела; lacro Holo;IHana.гона центральным и частотами.
Каждая цепь включает избирательный усилитель 7, регулятор затухания 8, которым задается уровень, и .выпрямитель 9 витка IH
Зр упра,влеиия с фильтром 10. Постоянное напэя-286077
Предмет изобретения
à — 1
Сосгавитсль О, Гаврилина
f ñIIàêTор Н. Г. Белявская Тсхред Л. В, Куклина Корректор Г. С. Мухина
Заказ 8120 Тира>к 480 Подписное
ПН11ИПИ Комитета по делам изобретений и открытий при Советике Министров СССР т!осина, >К-35. Раушская наб., д. 4/5.
Областная тл попрафъя Костромското управления по печати.
>кение управления после фильтра коммутируется диодным коммутатором 11 и посту пает на усилитель 12 с переменным коэффициентом усиления сигналов гетерюдина 18. Два последних элемента входят в блок генератора 1 качающейся частоты.
Смеситель 14 воспринимает одновременно два сигнала. Первый из них, постоянный Io уровню, поступает от гетерод|ина 15 через буфер 16, вгоpoi — от гетеродина 18 через усилитель 12. Этот последний си гнал управляется ,по уровню сигналом обратной связи от фильгра 6.
Таким образом, выхюдное напряжение смесителя 14,после фильтра 17,нижних частот и усилителя 18 является по частоте разностным от биений двух гетеродн нав 18 .и 15, а по уровню — обратно пропорциональным,напряжению сигнала упра вления от фильтра 6. То есть уровень выходного сигнала генератора 1 качающейся частоты зависит от соотношения сигналов гетеродинов 15 и 18, поэтому сигнал возбуждения оконечного усилителя 2, поступающий на вибратор 8, подчинен сигналу управления как функция двух параметров: изменяющейся частоты и коэффи циента передачи (затухания) отдельных частотных ка налов цепи управления.
Следовательно, регулиро вка уровня в генераторе 1 качающейся частоты производит я а втоматически и:корректируется,постоянно сигналом обратной связи. Последний жс, в свою, очередь, зависит от вели IIBHbI напряжения, поступающего с датчика 4, и установлеч4 ного оператором коэффициента усиления (зат> xBHHB) HB:ках доы отдельном канале цепи управления. Это и позволяет задавать любую необходимую амплитуду уровней,и автомати5 чески ее поддерживать.
Для получения нужных частотно-,избирательных свойств каналов упра вления в них можно применять активные полосовые фил т ры. На чертеже избирательный усилитель 7,по)О казан в виде схемы, состоящей из двух элементов:,полосового фильтра 19 и усилителя О. дп
15 Амплитудно-частотный преооразователь, содержащий, генератор качающейся частоты с автоматическим регулятором уровня, усилитель мощности .и датчик механических изменений, отличающийтся тем, чпо, с целью расши20 рения диапазона преобразований с,исключением многозначности информации в цеци у правления от гармоник основного сигнала, возникающих в испытуемом обьекте, между выходом упомянутого да"пчика и,регулятором
25 уровня генератора качающейся частоты включен следящий фильтр, осуществляющий одновременно функции слежения за юсновной частотой при регулировании и задавания уровня регулирования в определенном частотном диа80 пазоне, выполненный, например, по многоканальной схеме, каждый канал:которой содержит последовательно соединенные селектгивный усилитель, регулятор затухания, детсктор, фильпр и диодный,переключатель.
