Устройство для закалки гнутого стекла

Устройство для закалки гнутого стекла

Иллюстрации

Показать все

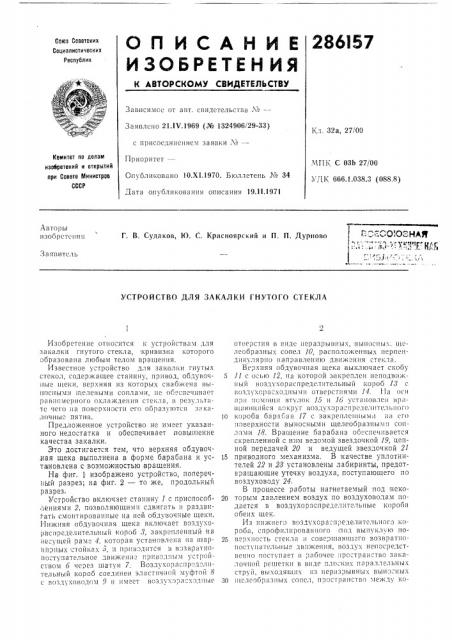

Реферат



286157 торыми использовано для удаления от работанного воздуха.

Из верхнего неподвижного воздухораспределительного короба, пройдя расходные отверстия, окаймленные уплотнением, воздух подводится к щелеобразному рабочему полотну, являющемуся поверхностью барабана цилиндра, конуса, овала и т. д.), и выходит в рабочее пространство решетки, попадая на вогнутую поверхность стекла, через щелеобразные сопла в виде плоских струй, перекрывающих все обрабатываемое стекло и пробегаюIIIItx,ïo нему со скоростью, равной скорости вращения барабана. При этом выносные сопла используются как лопасти, захватывающие и выбрасывающие отработанный воздух.

Бесконтрастная закалка люоых радиально гнутых стекол с различными радиусами кривизны осуществляется при помощи соответствующих взаимозаменяемых барабанов и профилированных воздухоподводящих коробов.

При обычной закалке гнутых стеклозаготовок, имеющих любую сложную (не радиаль5 ную), .несимметрично изогнутую в одном направлении поверхность, в верхней и нижней обдувочных щеках устанавливаются обычные воздухораопределительные короба необходимого профиля,,которые в процессе охлажде1О ния стекла совершают возвратно-поступательные движения.

Предмет изобретения

Устройство для закалки гнутого стекла, содержащее станину, привод, обдувочные щеки, 15 верхняя из которых снаожена выносными щелевыми соплами, отличающееся тем, что, с целью повышения качества закалки, верхняя обдувоч ная щека выполнена в форме барабана и установлена с возможностью вращения.

286157

Составитель А. Нечаев

Техред Т, П. Курилко

Редактор И. В. Квачадзе

Корректор 0, С. Зайцева

Заказ 6593/5 — 70 Тираж 480 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб, д. 4/5
