Патент ссср 286213
Иллюстрации
Реферат

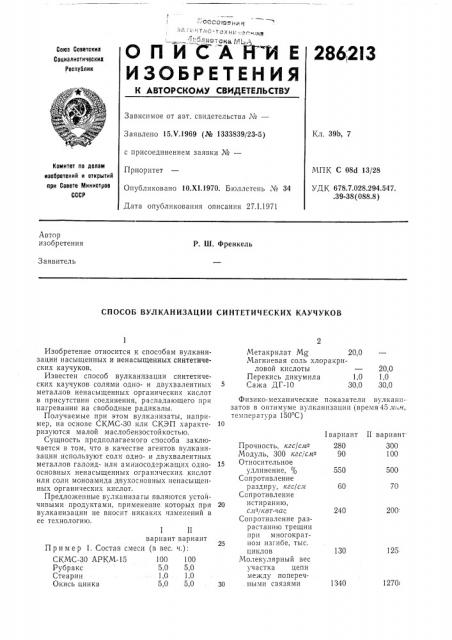

:оосовзн
:.,:,с, ° — "ио-тdxl-,-..„,„, И СА
ОЛ НИЕ
ИЗОБРЕТЕНИЯ
286,2I3
Союз Соеетских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹â€”
Кл. 39Ь, 7
Заявлено 15. т .1969 (№ 1333839/23-5) с присоединением заявки №вЂ”
Приоритет
Опубликовано 10.Х1.1970. Бюллетень № 34
Дата опубликования описания 27.1.1971
Комитет по делам иаобретений и открытий при Совете йсинистрое
СССР
МПК С 08(3 13/28
УДК 678.7.028.294.547. .39-38(088.8) Автор изобретения
Р, Ш. Френкель
Заявитель
СПОСОБ ВУЛКАНИЗАЦИИ СИНТЕТИЧЕСКИХ КАУЧУКОВ
Метакрилат Мд 20,0
Магниевая соль хлоракриловой кислоты
Перекись дикумила 1,0
Сажа ДГ-10 30,0
20,0
1,0
30,0
Iвариант II вариант
280 300
90 100
500
550
60
240
125
130
1340
Изобретение относится к способам вулканизации насыщенных и ненасыщенных синтетических каучуков.
Известен способ вулканизации синтетических каучуков солями одно- и двухвалентных металлов ненасыщенных органических кислот в присутствии соединения, распадающего при нагревании на свободные радикалы.
Получаемые при этом вулканизаты, например, на основе СКМС-30 или СКЭП характеризуются малой маслобензостойкостью.
Сущность предполагаемого способа заключается в том, что в качестве агентов вулканизации используют соли одно- и двухвалентных металлов галоид- или аминосодержащих одноосновных ненасыщенных огранических кислот или соли моноамида двухосновных ненасыщенных органических кислот.
Предложенные вулканизагы являются устойчивыми продуктами, применение которых при вулканизации не вносит никаких изменений в ее технологию.
1 II вариант вариант
Пример 1. Состав смеси (в вес. ч,):
СКМС-30 АРКМ-15 100 100
Рубракс 5,0 5,0
Стеарин 1,0 1,0
Окись цинка 5,0 5,0
Физико-механические показатели вулканизатов в оптимуме вулканпзации (время 45л:,н,. температура 150 С)
Прочность, кгс/см
Модуль, 300 кгс/слое
Относительное удлинение, Сопротивление раздирм, кгс/с.я
Сопротивление истиранию, сла/квт час
Сопротивление разрастанию трещин при многократном изгибе, тыс, циклов
Молекулярный вес участка цепи между поперечными связями
286213
Показатели старения в нефти (время трое суток, температура 150 С)
Прочность, кгс/сл- 200 (Полная
Относительное удлинение, о/о 500
I вариант
II вариант
100 б80
15 (деструкция) Пример 2. Состав смеси (в вес. ч.):
310
1 варпант11 вариант
100 100
1,0 1,0
7,0
7,0
30,0
30,0
Физико-механические показатели вулканизатов в оптимуме вулканизации (время 50мия, температура 150 С) Составитель В. Комарова
Техред Л. В. Куклина Корректор Л. Л. Евдонок
Редактор Н. Вирко
Заказ 3845/8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2
СКЭП
Перекись дикумила
Метакрилат натрия
Натриевая соль хлоракриловой кислоты
Окись цинка
Прочность, кгс/с,ив
Относительное удлинение, % 700
Остаточное удлинение, % 16
Максимум набухания в бензоле, % 580
Предмет изобретения
Способ вулканизации синтетических каучуков солями одно- и двухвалентных металлов ненасыщенных органических кислот в присутствии активатора радикального типа, отлача ощийся тем, что, с целью повышения маслобензостойкости вулканизатов, используют соли галоид- или аминосодержащих одноосновных кислот или соли моноа мида двухосновных кислот.
