Способ изготовления лака для резиновых изделий

Способ изготовления лака для резиновых изделий

Иллюстрации

Показать все

Реферат

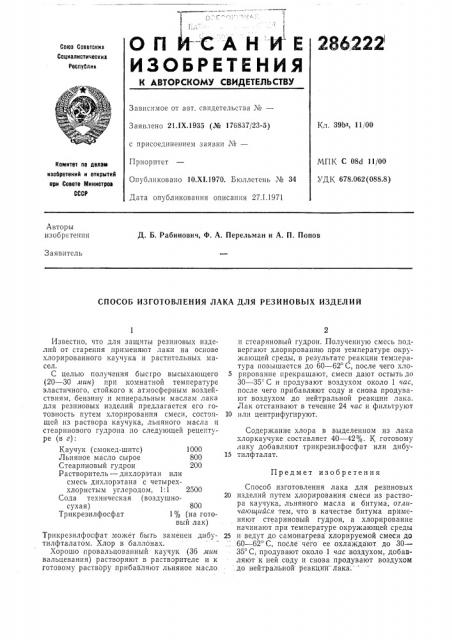

Союз Сооетскил

Социалистическиз республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 39b>, 11/00

Заявлено 21.IX.1935 (№ 176837/23-5) с присоединением заявки №вЂ”

МПК С 08d 11/00

УДК 678.062 (088.8) Приоритет

Опубликовано 10.Х!.1970. Бюллетень ¹ 34

Дата опубликования описания 27.1.1971

Комитет по делаю изобретений и открытий ори Совете Миниотрое

СССР

Авторы изобретения

Д. Б. Рабинович, Ф. А. Перельман и А. П. Попов

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЛАКА ДЛЯ РЕЗИНОВЫХ ИЗДЕЛИЙ

Предмет изобретения

Известно, что для защиты резиновых изделий от старения применяют лаки на основе хлорированного каучука и растительных масел, С целью получения бысгро высыхающего (20 — 30 иин) при комнатной температуре эластичного, стойкого к атмосферным воздействиям, бензину и минеральным маслам лака для резиновых изделий предлагается его готовность путем хлорирования смеси, состоящей из раствора каучука, льняного масла и стеаринового гудрона по следующей рецептуре (в г):

Каучук (смокед-шитс) 1000

Льняное масло сырое 800

Стеариновый гудрон 200

Растворитель — дихлорэтан или смесь дихлорэтана с четыреххлористым углеродом, 1:1 2500

Сода техническая (воздушносухая) 800

Трикрезилфосфат 1% (на готовый лак) Трикрезилфосфат может быть заменен дибутилфталатом. Хлор в баллонах.

Хорошо провальцованный каучук (36 мин вальцевания) растворяют в растворителе и к готовому раствору прибавляют льняное масло!

А Н И Е 286222 и стеариновый гудрон. Полученную смесь подвергают хлорированию при температуре окружающей среды, в результате реакции температура повышается до 60 — 62 С, после чего хло5 рпрование прекращают, смеси дают остыть до

30 — 35= С и продувают воздухом около 1 час, после чего прибавляют соду и снова продувают воздухом до нейтральной реакции лака.

Лак отстаивают в течение 24 час и фильтруют

10 илп центрифугируют.

Содержание хлора в выделенном из лака хлоркаучуке составляет 40 — 42%. К готовому лаку добавляют трикрезилфосфат или дибу15 тилфталат.

Способ изготовления лака для резиновых

20 изделий путем хлорирования смеси из раствора каучука, льняного масла и битума, отличаюи ийся тем, что в качестве битума применяют стеариновый гудрон, а хлориров ание начинают при температуре окружающей среды

25 и ведут до самонагрева хлорируемой смеси до

60 — 62 С; после чего ее охлаждают до 30—

35 С; продувают около 1 час воздухом, добавляют к ней соду и снова продувают воздухом .до нейтральной реакции лака.
