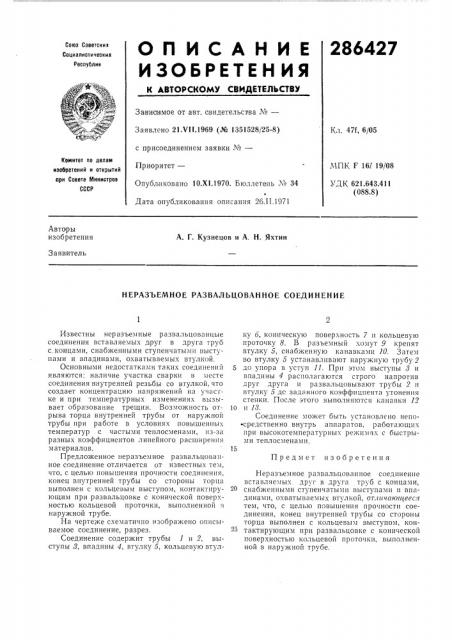

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Завиаимое от авт. свидетельства ¹â€”

Заявлено 21 Vll.1969 (№ 1351528/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.Х1.1970. Бюллетень № 34

Кл. 47f, 6/05

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

МПК F 161 19/08

УДК 621.643.411 (088.8) Дата опубликования описания 26.II.1971

Авторы изобретения

А. Г. Кузнецов и А. H. Яхтин

Заявитель

НЕРАЗЪЕМНОЕ РАЗВАЛЬЦОВАИHOE СОЕДИHEHИЕ

Известны неразъемные развальцова нные соединения вставляемых друг в друга труб с концами, снабженными ступенчатыми выступами и впадинами, охватываемых втулкой.

Основными недостатками таких соединений являются: наличие участка сварки в месте соединения внутренней резьбы со втулкой, что создает концентрацию напряжений на участке и при температурных изменениях вызывает образование трещин. Возможность отрыва торца внутренней трубы от наружной трубы при работе в условиях повышенных температур с частыми теплосменами, нз-за разных коэффициентов линейного расширения материалов.

Предложенное неразъемное развальцованное соединение отличается от известных тем, что, с целью повышения прочности соединения, конец внутренней трубы со стороны торца выполнен с кольцевым выступом, контактирующим при развальцовке с конической поверхностью кольцевой проточки, выполненной в наружной трубе.

На чертеже схемати гно изображено описываемое соединение, разрез.

Соединение содержит трубы 1 и 2, выступы 8, впадины 4, втулку 5, кольцевую втулку 6, коническую поверхность 7 н кольцевую проточку 8. В разъемный хомут 9 крепят втулку 5, снабженную канавками 10. Затем во втулку 5 устанавливают наружную трубу 2

5 до упора в уступ 11. При этом выступы 8 и впадины 4 располагаются строго напротив друг друга и развальцовывают трубы 2 и втулку 5 дс заданного коэффициента утонения стенки. После этого выполняются канавки 12

10 и 18.

Соединение может быть установлено непо-средственно внутрь аппаратов, работающих при высокотемпературных режимах с быстрыми теплосменами, 15

Предмет изобретения

Неразъемное развальцованное соединение вставляемых друг в друга труб с концами, снабженными ступенчатыми выступамн н впадинами, охватываемых втулкой, от.гггчпюгггеее. г тем, что, с целью повышения прочности соединения, конец внутренней трубы со стороны торца выполнен с кольцевым выступом, контактирующим при развальцовке с конической поверхностью кольцевой проточки, выполненной в наружной трубе.

286427

5 и

Составитель В. Козуляев

Редактор Г. К. Гончарова Текред 3. Н. Тараненко Корректор Т„А. Джаманкулова

Заказ 11/42 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5, Тип. Харьк, фил. пред. «Патент»
