Кл !

Кл !

Иллюстрации

Показать все

Реферат

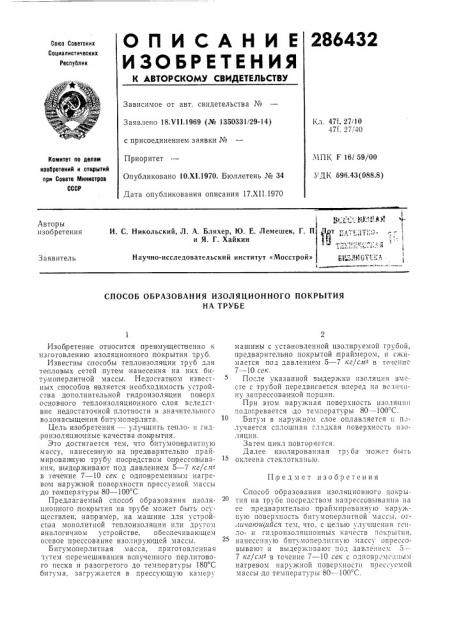

О П И С А Н И Е 286432

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Кл. 471, 27/10

47f, 2//40

Заявлено 18 1/11.1969 (№ 1350331/29-14) с присоединением заявки №

Приоритет

Опубликовано 10.Х1.1970. Бюллетень № 34

Дата опубликования описания 17.XI I.1970.ЧПК F 16l 59/00

УДК 696.43(088.8) К0МНТ8Т по делам изобретеиий и открытий при Совете Мииистрав

СССР вс; .или 4И. С. Никольский, Л. А. Бляхер, Ю. Е. Лемешек, Г. П и Я. Г. Хайкин

Авторы изобретения (от Гатт 1т;.;.

БАЛИ ВТ - :

Научно-исследовательский институт «Мосстрой»

Заявитель

СПОСОБ ОБРАЗОВАНИЯ ИЗОЛЯЦИОННОГО ПОКРЫТИЯ

НА ТРУБЕ

Предмет изобретения

Изобретение относится преиму щест венно к изготовлению изоляционного покрытия труб.

Известны способы теплоизоляции труб для тепловых сетей путем нанесения на них битумоперлит ной массы. Недостатком известных способов является необходимость устройства дополнительной гидроизоляции по верх основного теплоизоляционного слоя вследствие недостаточной плотности и значительного водонасыще ния битумоперлита.

Цель изобретения — улучшить тепло- и гид,роизоляционные качества InoiMpbITèÿ.

Это достигается тем, что битумопе рлитную массу, нанесенную на предварительно праймирован ную трубу посредством опрессовывания, выдерживают под давлением 5 — 7 кг/с.и- в течение 7 — 10 сек с одновременным нагревом наружной поверхности прессуемой массы до температуры 80 — 100 С

Предлагаемый способ образования изоляционного покрытия на трубе может быть осуществлен, например, на машине для устройства монолитной теплоизоляции или другом аналогичном устройстве, обеспечивающем осевое прессование изолирующей массы.

Битумоперлитная масса, приготовленная чутем перемешивания вспученного перлитового песка и разогретого до температуры 180 С битума, загружается в прессующую камеру машины с установленной изо Inðóåìoé трубой, предварительно покрытой праймером, и сжимается под давлением 5 — 7 кг/с,и- в Tc Ieniie

7 — 10 сек.

После указанной выдержки изоляция вместе с трубой передвигается вперед на ве tn÷nну запрессованной, порции.

При этом наружная поверхность изоляции подогревается до температуры 80- — 100 С.

Биту» в наружном слое onлавляется п получается сплошная гладкая поверхность изоляции.

Затем цикл повторяется.

Далее изолированная труба может быть оклеена стеклотканью.

С.пособ образования изоляционного покрытия на трубе посредством напрессовывания на ее предварительно праймированную нарун.— ную поверхность битумоперлитной массы, отли/аюи ит/ся тем, что. с целью улучшения теn:Io- и гидроизоляционных качеств покры гия. нанесенную бптумоперлитную массу опрессовывают и выдерживают под давлением 5-7 кг/сл - в течение 7 — 10 сек с одновременным нагревом наружной поверхности прессусмой массы сдо температуры 80 — 100 С.
