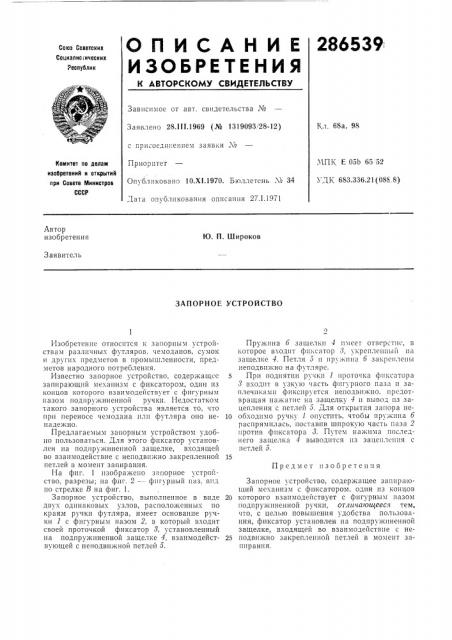

О П И С А Н И Е 286539

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сацизлис.ических

Республик

Зависимое от авт. свидетельства №

К,л. 68а, 98

Заявлено 28. ! !.1969 (№ 1319093!28-12) с присоединением заявки ¹.ЧПК Е 05b 65 52

У1,К 683.336.21(088,8) Приоритет

Опубликовано 10.Х!.1970. Бюллетень ¹ 34

З,ата опубликования описания 27.1.1971 йонитет по делан изобретений и открытий при Совете Министров

СССР

Автор изобретения

Ю. П. Широков

Заявитель

ЗАПОРНОЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к запорным устройствам различных футляров, чемоданов, сумок и других предметов в промышленности, предметов народного потребления.

Известно запорное устройство, содержащее 5 запирающий механизм с фиксатором, один из концов которого взаимодействует с фигурным пазом подпружиненной ручки. Недостатком такого запорного устройства является то, что ири переносе чемодана или футляра оно не- 10 надежно.

Предлагаемым запорным устройством удобIlo пользоваться. Для этого фиксатор установлен на подпружиненной защелке, входящей во взаимодействие с неподвижно закрепленной 15 петлей в момент запирания.

На фиг. 1 изображено запорное устройство, разрезы; на фиг, 2 — фигурный паз, вид по стрелке В на фиг. 1.

Запорное устройство, выполненное в виде 20 двух одинаковых узлов, расположенных по краям ручки футляра, имеет основание ручки 1 с фигурным пазом 2, в который входит своей проточкой фиксатор 8, установленный на подпружиненной защелке 4, взаимодейст- 25 вующей с неподвижной петлей э.

Пружина 6 защелки 4 имеет отверстие, в которое входит ф11ксатор 8, креп 1t ииыи иа защелке 4. Петля 5 и пружина 6 закреплены неподвижно на футл я ре.

При поднятии ручки 1 проточка фиксатора

3 входит в узкую часть фигурного паза и заплечиками фиксируется неподвижно, предотвращая нажатие на защелку 4 и вывод из зацепления с петлей 5. Для открытия запора необходимо ручку 1 опустить, чтобы пружина б распрямилась, поставив широкую часть паза 2 против фиксатора 3. Путем нажима последнего защелка 4 выводится из зацепления с !! t T. eÉ 5.

Запорное устройство, содержащее запирающий механизм с фиксатором, один из концов которого взаимодействует с фигурным пазом подпружиненной ручки, отличающееся тем, что, с целью повышения удобства пользования, фиксатор установлен на подпружиненной защелке, входящей во взаимодействие с неподвижно закрепленной петлей в момент запирания.

286539

Б-b

Фиг.1

Вид В

Фиг. 2

Составитель Б. Николаев

Редактор В. Ф. Смирягина

Техред Л. Я, Левина

За ка з 3848 5 Тираж 480 Подписное

ЦНИИПИ Комитета ио делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35 Раушская наб., д. 4i5

Типография, ир. Сапунова, 2

lA 31 !

Корректоры: Л. Корогод и А. Николаева
