Реферат

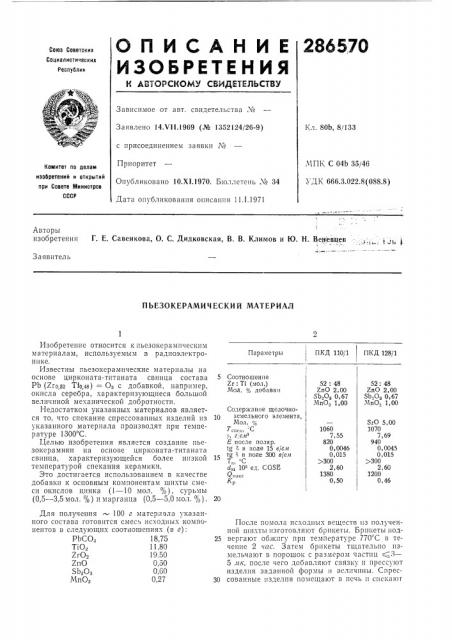

О П И С А Н И Е 2865,7О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолик

Зависимое от авт. свидетельства ¹

Заявлено 14.V11.1969 (№ 1352124/26-9) Кл. 80b, 8/133 с присоединением заявки ¹

Приоритет

Опубликовано 10.X!1970, Бюллетень № 34

Дата опубликования описания 11.1.1971

МПК С 04Ь 35/46 ю ДК 666.3.022.8(088.8) Комитет по делам изооретений и открытий при Совете Министров

СССР I

Авторы изобретения Г. Е. Савенкова, О. С. Дидковская, В, В. Климов и Ю. Н. Веневцев

Заявитель

ПЬЕЗОКЕРАМИЧЕСКИЙ МАТЕРИАЛ

Параметры, ПКД 110/1 ПКД 128/1

5 Соотношение

Zr: Ti (мол.)

Мол. О; добавки

52: 48

ZnO 2,00

ЯЬ,Оз 0,67

МпО 1,00

52: 48

ZnO 2,00

Sb O3 0>67 .ЧпО 1,00

Содержание щелочно10 земельного элемента, 1 1ол.

7 спсд а p,ö3

Е после поляр.

tg г в поле 15 в/с.и

tg " в поле 300 %.и

Т,, *С

dn 10 ед. CGSE

К

ЯгО 5,00

7,69

0,0045

0,015

)300

2,60

0,46

7,55

0,0046

0,015

)300

2,60

0,50

Изобретение относится к пьезокерампческпм материалам, используемым в радиоэлектронике.

Известны пьезокерамические материалы на основе цирконата-титаната свинца состава

Pb (Zro,аз Т1ю,чв) = Оз с добавкой, например, окисла серебра, характеризующиеся большой величиной механической добротности.

Недостатком указанных материалов является то, что спекание спрессованных изделий из указанного материала производят при температуре 1300 С, Целью изобретения является создание пьезокерамики на основе цирконата-титаната свинца, характеризующейся более низкой температурой спекания керамики.

Это достигается использованием в качестве добавки к основным компонентам шихты смеси окислов цинка (1 — 10 мол. ю/ю), сурьмы (0,5 — 3,5 мол %) и марганца (0,5 — 5,0 мол. ю/ю).

Для получения — 100 г материала указанного состава готовится смесь исходных компонентов в следующих соотношениях (в г):

РЬСО, 18,75

Т!Ое 11,80

У.г02 19.50

ZnO 0,50

>1зеОз О,GO мп02 0,27

После помола исходных веществ нз полученной шихты изготовляют брикеты. Брикеты под25 вергают обжигу прп температуре 770 С в течение 2 час. Затем брикеты тщательно измельчают в порошок с размером частиц 3—

5 .нк, после чего добавляют связку и прессуют изделия заданной формы и величины. Спрес30 сованные изделия помещают в печь и c(lLê8þT

286570

Предмет изобретения

Составитель Е. Хвощева

Техред Л. В. Куклина Корректор В. И Жолудева

Редактор А. В, Корнеев

Заказ 379371б Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4г5

Типография, пр. Сапунова, 2 при температуре 1050 — 1080 С в течение

1,5 час. Скорость подъема температуры 200—

300 С в час, охлаждения 100 — 200=С/пас, Электроды наносят væèãàипем серебра при б50=С в течение 10 — 30 лик.

Поляризация изделий осуществляется в силиконовом масле при температуре 150 — 1бО=С в течение 1 час в постоянном поле с напряженностью 3 — 4 .и,н -

Свойства полученного материала приведены в таблице.

Пьезокерамический материал на основе циркоиата-титаиата свинца или циркоиата-|ита5 ната свинца с частичным замещением cвинца щелочно-земельным элементом, содержащий добавки в виде окислов металлов, 0гличаюrr(ийся тем, что, с целью снижения диэлектрических потерь и температуры сиекан я кера10 i!èêè, в качестве добавки используют смесь окислов цинка (1 — 10 мол. %), сурьмы (0,5—

3,5 мол %) и марганца (0,5 — 5,0 мол. %).
