Реферат



./ 3

АНИЕ

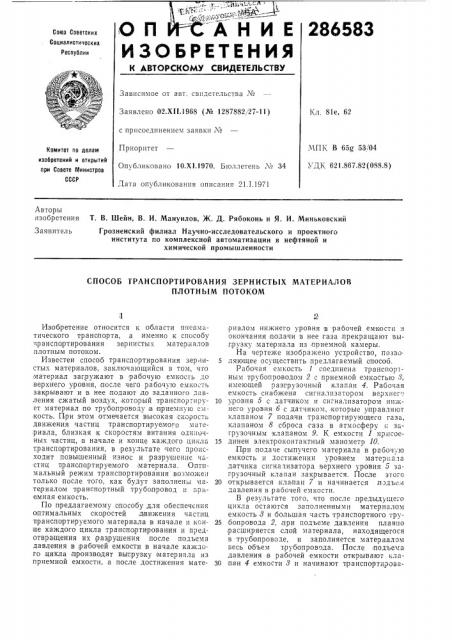

286583

О П

Секта Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 02.Xll.1968 (№ 1287882i27-11) Кл. 81е, 62 с присоединением заявки ¹

МПК В 65g 53/04

УДК 621.867.82 (088.8) Приоритет

Оп бликовано 10.Х1.1970. Бюллетень ¹ 34

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Дата опубликования описания 21.1.1971

Авторы изобретения

Т, В. Шейн, В. И. Мануилов, Ж. Д. Рябоконь и Я. И. Миньковский

Заявитель

Грозненский филиал Научно-исследовательского и проектного института по комплексной автоматизации в нефтяной и химической промышленности

СПОСОБ ТРАНСПОРТИРОВАНИЯ ЗЕРНИСТЫХ МАТЕРИАЛОВ

ПЛОТН blM ПОТОКОМ

Изобретение относится к области пневм=-тического транспорта, а именно к способу транспортирования зернистых матерна 70В плотным потоком.

Известен способ транспортирования зернистых материалов, заключающийся в том, что материал загружают в рабочую емкость до верхнего уровня, после чего рабочую емкость закрывают и в нее .подают,до заданного давления сжатый воздух, который транспор-.ирует материал .по трубопроводу,в,приемную емкость. При этом отмечается высокая скорость движения частиц транспортируемого мате,риала, близкая к скоростям витания оди очHbIx частиц, в начале и конце каждого цикла транспо|ртирования, в результате чего происходит повышенный износ и разрушение частиц транспортируемого материала. Оптимальный режим транспортирования возможен только после того, как будут заполнены материалом транспортный трубопровод и пp емная емкость.

По предлагаемому способу для обеспечения оптимальных скоростей, движения частиц транспортируемого материала в начале и .конце каждого цикла транспортирования и предотвращения их разрушения после подъема давления в рабочей емкости в начале каждого цикла п роизводят выврузку материала из приемной емкости, а после достижения мате,риалом нижнего уровня в рабочей емкости и окончания подачи в нее газа прекращают выгрузку материала из приемной камеры.

На чертеже изображено устройство, позво5 ляющее осуществить предлагаемый способ.

Рабочая емкость 1 соединена транспортным трубопроводом 2 с приемной емкостью 8, имеющей разгрузочный клапан 4. Рабочая емкость снабжена сигнализатором верхнег

10 у ровня 5 с датчиком и сигнализатором нижнего уровня б с датчиком, которые у правляют клапаном 7 подачи транспортирующего газа, клапаном 8 сброса газа в атмосферу и загрузочным клапаном 9. К емкости 1 нрнсое15 динен элект роконтактный манометр 10.

П ри подаче сыпучего материала в рабочую емкость и достижении уровнем материала ,датчика сигнапизатора верхнего уровня 5 загрузочный клапан закрывается. После этого

20 открывается клапан 7 и начинается,пэдъем давления в рабочей емкости.

В результате того, что после,предыдущего цикла остаются заполненными материалом емкость 8 и большая часть транспортного тру25 бопровода 2,,при подъеме давления плавно расширяется слой материала, находящегося в трубопроводе, и заполняется материалом весь объем трубопровода. После подъема давления в рабочей емкости открывают кла30 пан 4 емкости 8 и начинают т1ранспортирова286583

Предмет изобретения

1 ь с

Ъ,4 ген атмо

Составитель А. П. Чижиков

Редактор О. Филиппова Техред Л. Я. Левина Корректор Т. А, Джаманкулова

Заказ 3988!2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва. K-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2 ние материала, сопровождающееся понижением уровня материала в емкости l. При достижении уровнем материала датчика сигнализатора нижнего уровня б закрывается клапан

7, открывается клапан 8 сброса газа в атмосфе ру и закрывается разгрузочный клапан 4.

Когда произойдет полный сброс газа в атмосферу, открывают загрузочный клапан 9.

После заполнения материалом емкости 1 начинают следующий цикл работы.

Способ транспортирования зернистых материалов плотным потоком, заключающийся в том, что мате риал загружают,в рабочую емкость до верхнего уровня, после чего рабочую емкость закрывают и в нее пода;от до заданного давления газ, который транспортирует материал по трубопроводу в приемную

5 емкость, отличаюи айся тем, что, с це Ih10 обеспечения оптима lbHbix скоростей движения частиц транспортируемого матеоиала в начале и KQHUp каждого цикла транспорт:.рования и предотвращения их разрушения, чо10 сле,подъема давления в рабочей емкости в начале каждого цикла производят, выгрузку ,материала из приемной емкости, а после достижения материалом нижнего уровня в рабочей емкости и окончания подачи в нее tаза

15 прекращают выгрузку материала из приемной камеры.
