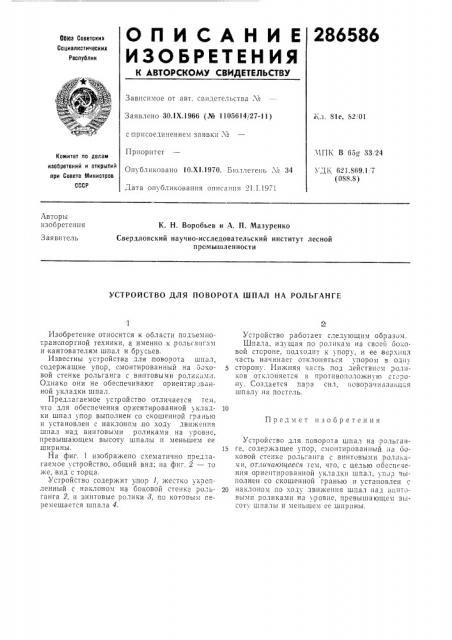

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ОЙЮз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Хе

Заявлено 30.1Х.1966 (Ме 1105614/27-11) iyë. 81е, S2:01 с,присоединением заявки X

Приоритет

Опубликовано 10.XI.1970. Б|оллетень хе 34

Дата опубликования описания 21.1.!971.ЧП1х В 65<т 33, 24

УДК 621.869.1 7 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

К. Н. Воробьев и А. П. Мазуренко

Заявитель

Свердловский научно-исследовательский институт лесной промышленности

УСТРОЙСТВО ДЛЯ ПОВОРОТА ШПАЛ НА РОЛЬГАНГЕ

Предмет изобретения

Изобретение относится к области подьемнотранспортной техники, а именно к .рольгангам и кантователям шпал и брусьев.

Известны устройства для,поворота шпал, содержащие упор, смонтированный на боковой стенке рольганга с винтовыми ролгн амн.

Однако они не обеспечивают ориентирланной укладки шпал.

Предлагаемое устройство отличается те», что для обеспечения ориентированной хкладки шпал упор выполнен со скошенной гранью и установлен с наклоном .по ходу движения шпал над винтовыми роликами íà уровне, превышающем высоту шпалы и меньшем ее ширины.

На фиг. 1 изображено схематично пред.",агаемое устройство, общий вид; на фиг. 2 — то же, вид с торца.

Устройство содержит упор 1, жестко укрепленный с наклоном на боковой стенке рольганга 2, и винтовые .ролики 3, по котовым veремешается шпала 4.

Устройство работает следующим образом.

Шпала, идущая по роликам на своей боковой стсроне, подходит к упору, и ее,верхнял часть начинает отклоняться упором в одну сторону. Нижняя часть под действием, роликов îTêëонястся в противоположную сгсрону. Создается пара сил, поворачиваю,цая шпалм на постель.

Устройство для поворота шпал на рольган1б ге, содержащее упор, смонтированный на боковой стенке рольганга с винтовыми роликами, от.шчпющееся тем, что, с целью обеспечения ориентированной укладки шпал, упор выполнен со скошенной гранью и установлен с

20 наклоном llo ходу движения шпал над винтовыми роликами на уровне, превышающем зысоту шпалы и меньшем ее ширины.

286586

+u2 l
