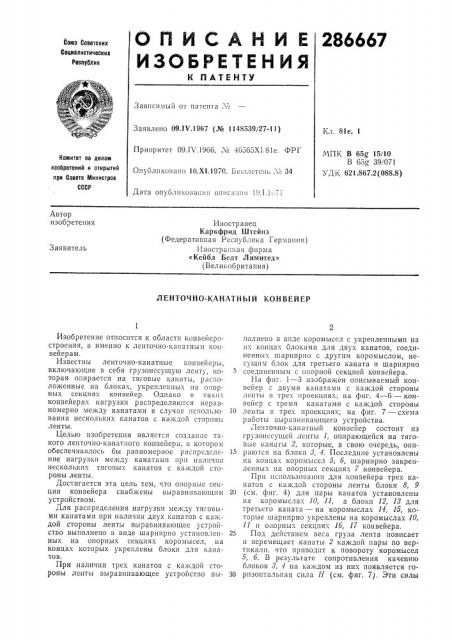

286667

Союз Советских

Социалистических

Республик

Заявлено 09.1V.1967 (№ 1148539/27-11) Кл. 81е, 1

Приоритет 09.1\ .19бб, ."чс 46365XI,81е. ФРГ

МПК В 65g 15/10

В 65g 39/071

УДIj 621.867.2(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 10.XI.1970. Бюллетень ¹ 34

Дата опубликования опlic I liiя 19.1.1:. 7!

Автор изобретения

Иностранец

Каркфрид Штейнз (Федеративная Республика Германии) Иностранная фирма

«Кейбл Белт Лимитед» (Великобритания) Заявитель

ЛЕНТОЧНО-КАНЛТНblЙ КОНВЕЙЕР

Зависимый от патента №

Изобретение относится к области коивейеростроения, а именно к ленточно-канатным конвейерам.

Известны леиточно-канатные конвейеры, включающие в себя грузонесущую ленту, которая опирается на тяговые канаты, расположенные на блоках, укрепленных iia опорных секциях конвейер. Однако в таких конвейерах нагрузки распределяются неравномерно между канатами в случае использования нескольких канатов с каждой стороны ленты.

Целью изобретения является создание такого ленточно-канатного конвейера, в котором обеспечивалось бы равномерное распределение нагрузки между канатами при наличии нескольких тяговых канатов с каждой стороны ленты.

Достигается эта цель тем, что опорные секции конвейера снабжены выравнивающим устройством.

Для распределения нагрузки между тяговыми канатами при наличии двух канатов с каждой стороны ленты выравнивающее устройство выполнено в виде шарнирно установленных на опорных секциях коромысел, на концах которых укреплены блоки для канатов.

При наличии трех канатов с каждой стороны ленты выравнивающее устройство выполнеио в виде коромыссл с укрепленными на их концах блоками для двух канатов, соединенных шарнирно с другим коромыслом, несущим блок для третьего каната и шарнирно соед|шеиным с опорной секцией конвейера.

На фиг. 1 — 3 изображен описываемый конканатами с каждой cTopoHhi ленты в трех проекциях; на фиг. 4 — 6 — конвейер с тремя канатами с каждой стороны

10 ленты в тре. проекциях; »а фиг. 7 — схема работы выравнивающего устройства. с(енточно-канатньш конвейер состоит из грузоиссущей ленты 1, опирающейся на тяговые канаты 2, которые, в свою очередь, опи15 раются иа блоки 8, 4. Последние установлены на концах коромысел 5, б, шарнирно закрепленных на опорных секциях 7 конвейера.

При использовании для конвейера трех канатов с каждой стороны ленты блоки 8, 9

20 (c„». фиг. 4) для пары канатов установлены на коромыслах 10, 11, а блоки 12, 18 для третьего каната — на коромыслах 14, 15, которые шарнирно укреплены на коромыслах 10, 11 и опорных секциях 1á, 17 конвейера.

25 Под действием веса груза лента повисает и перемещает канаты 2 каждой пары по вертикали, что приводит к повороту коромысел

5, б. В результате сопротивления качению блоков 8, 4 на каждом из них появляется ГО30 ризоитальная сила Н (cM. фиг. 7). Эти силы

286667

7Ф г равны по величине и направлены в одну и ту же сторону, но так как оси блоков и ось коромысла лежат в одной плоскости, то эти силы создают относительно оси коромысла равные по величине и противоположно направленные моменты, которые уравновешивают друг друга.

Предмет изобретения

1. Ленточно-канатный конвейер, включаю- 10 щий грузонесущую ленту, опирающуюся на тяговые канаты, расположенные на блоках, укрепленных на опорных секциях конвейера, отличающийся тем, что, с целью равномерного распределения нагрузок между тяговыми 15 канатами конвейера при наличии нескольких канатов с каждой стороны ленты, опорные секции конвейера снабжены выравнивающим устройством.

2. Конвейер по п. 1, отлича ощийся тем, что, с целью распределения нагрузок между тяговыми канатами при наличии двух канатов с каждой стороны ленты, выравнивающее устройство выполнено в виде шарнирно установленных на опорных секциях коромысел, на концах которы.; укреплены блоки для канатов.

3. Конвейер по п. 1, отличающийся тем, что, с целью распределения нагрузок между тяговыми канатами при наличии трех канатов с каждой стороны ленты, выравнивающее устройство выполнено в виде коромысел с укрепленными на их концах блоками для двух канатов, соединенных шарнирно с другим коромыслом, несущим блок для третьего каната и шарнирно соединенных с опорной секцией конвейера.

286667

17

Аг7 — — Фиг Ф

1О у iu 12

)Ц

12

Фгб
