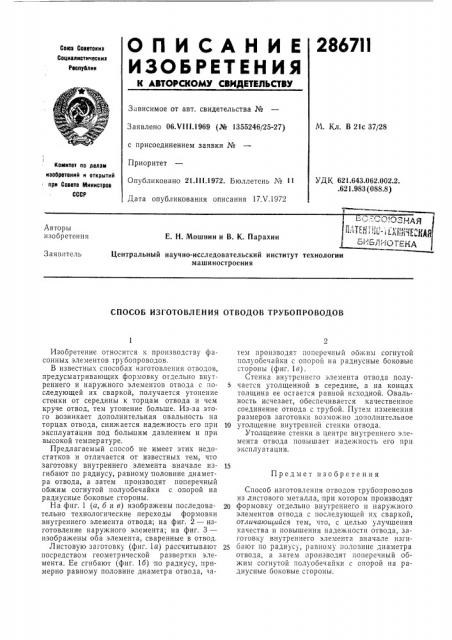

О П И С А Н И Е 2867ll

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетокиа

Социаиистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Vill.1969 (№ 1355246/25-27) с присоединением заявки №

Приоритет

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 17.V.1972

M. Кл. В 21с 37/28

Комитат оо волам иаооретеиий и открытиЙ ори Совете Мииистров

СССР

УДК 621.643.062.002.2. .621.983 (088.8) Авторы изобретения

Е. Н. Мошнин и В. К. Парахин

Заявитель

Центральный научно-исследовательский институт технологии машиностроения

СПОСОБ ИЗГОТОВЛЕНИЯ ОТВОДОВ ТРУБОПРОВОДОВ

Предмет изобретения

Изобретение относится к производству фасонных элементов трубопроводов.

В известных способах изготовления отводов, предусматривающих формовку отдельно внутреннего и наружного элементов отвода с последующей их сваркой, получается утонение стенки от середины к торцам отвода и чем круче отвод, тем утонение больше. Из-за этого возникает дополнительная овальность на торцах отвода, снижается надежность его при эксплуатации под большим давлением и при высокой температуре.

Предлагаемый способ не имеет этих недостатков и отличается от известных тем, что заготовку внутреннего элемента вначале изгибают по радиусу, равному половине диаметра отвода, а затем производят поперечный обжим согнутой полуобечайки с опорой на радиусные боковые стороны.

На фиг. 1 (а, б и в) изображены последовательно технологические переходы формовки внутреннего элемента отвода; на фиг. 2 — изготовление наружного элемента; на фиг. 3— изображены оба элемента, сваренные в отвод.

Л истовую заготовку (фиг. 1а) р ассчитывают посредством геометрической развертки элемента. Ее сгибают (фиг. 1б) по радиусу, примерно равному половине диаметра отвода, чатем производят поперечный обжим согнутой полуобечайки с опорой на радиусные боковые стороны (фиг. 1в).

Стенка внутреннего элемента отвода полу5 чается утолщенной в середине, а на концах толщина ее остается равной исходной. Овальность исчезает, обеспечивается качественное соединение отвода с трубой. Путем изменения размеров заготовки возможно дополнительное

10 утолщение внутренней стенки отвода.

Утолщение стенки в центре внутреннего элемента отвода повышает надежность его прн эксплуатации.

Способ изготовления отводов трубопроводов из листового металла, при котором производят

20 формовку отдельно внутреннего и наружного элементов отвода с последующей их сваркой, отличающийся тем, что, с целью улучшения качества и повышения надежности отвода, заготовку внутреннего элемента вначале изги25 бают по радиусу, равному половине диаметра отвода, а затем производят поперечный обжим согнутой полуобечайки с опорой на радиусные боковые стороны.
