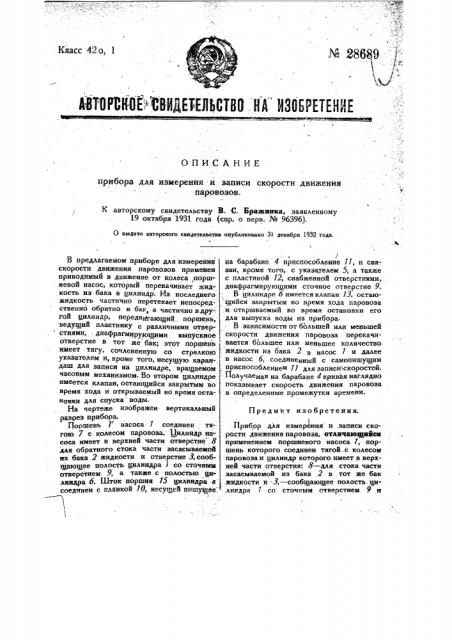

Класс 42о, 1

ОПИСАНИЕ прибора для измерения -и записи скорости движения паровозов.

К авторскому свидетельству В. С. Бражника, заявленному

19 октября 1931 года (спр. о перв. ¹ 96396).

О выдаче авторского свмдетелъства опубликовано 31 декабря 1932 года.

В предлагаемом приборе для измерения скорости движения паровозов применен приводимый в движение от колеса,:поршневой насос, который перекачивает жидкость из бака в цилиндр. Из. последнего жидкость частично перетекает непосред-. ственно обратно в бак,-а частично вдру-. гой цилиндр, передвИгающий поршейьт

-ведущий пластинку с различными отвер стиями, . диафрагмирующими выпускное отверстие в тот же бак; этот поршень имеет тягу, сочлененную со стрелкою указателем и, кроме того, несущую каран-. даш для записи на цилнндре, вращаемом часовым механизмом. Во втором цилиндре имеется клапан, остающийся закрытым во время хода и открываемый во время остановки для спуска воды.

На чертеже изображен вертикальный разрез прибора.

Поршень 1 насоса 1 соединен гою 7 с колесом паровоза. Цилиндр на соса имеет в верхней части отверстие для обратного стока части засасываемой из бака 2 жидкости и отверстие 3 сооб щающее полость цилиндра 1 со сточны, отверстием, 9; а также с полостью л дра 6 Шток поршня 15 цилиндра в соединен с планкой 10, несущей пишущее,/ на барабане 4 приспособление ll, и свя-, зан, кроме того, с указателем 5, а также с пластиной 12, снабженной отверстиями, диафрагмирующими сточное отверстие 9.

В цилиндре б имеется клапан 13, остающийся закрытым во время хода паровоза . и- открываемый во время остановки его для выпуска воды из прибора.

В зависимости от большей или меньшей скорости движения паровоза перекачивается большее или меньшее количество жидкости из бака 2 в насос 1 и далее в насос 6, соединенный с самопишущим приспособлением 11 для записи скоростей.

- Получаемая на барабане 4 кривая наглядно показывает скорость движения паровоза в определенные промежутки времени.

Предмет изобретения, l

Прибор для измерения и записи скорости движения паровоза, отличающийся применением поршневого насоса 1; поршень которого соединен тягой.с колесом паровоза и цилиндр которого имеет в верхней части отверстия: 8 †д стока части засасываемой из бака 2 в тот же бак жидкости н 3,— сообщающее полость цилиндра 1 со сточным отверстием У и с„полостью цилиндра б, поршень которого соединен с планкой 10, несущей пишущее аа барабане 4 приспособление 11, н связан с указателем 5, а также с пластиной 72, снабженной отверстиями, диафрагыирующими сточное отверстие 9.
