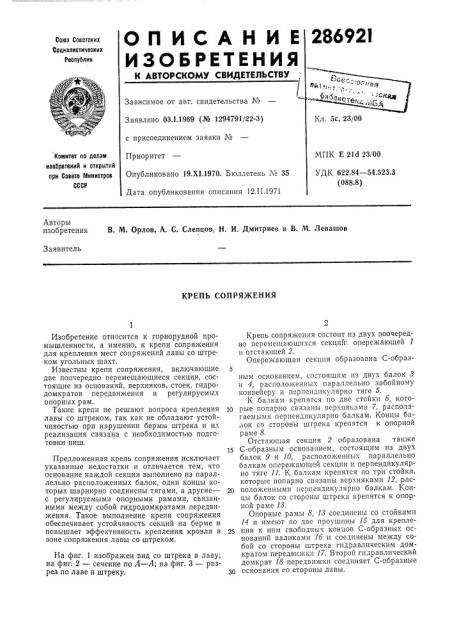

О п И С А Н И Е 28692l

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 03.1.1969 (№ 1294791/22-3) с присоединением заявки №

Приоритет

Опубликовано 19.Х1,1970. Бюллетень ¹ 35

Дата опубликования описания 12,II.1971

Кл. 5с, 23/00

Комитет по делам изобретений и открытий при Совете Мииистрав

СССР

МПК Е 21d 23/00

УДК 622,84 — 54.523.3 (088.8) Авторы изобретения В. М. Орлов, А. С. Слепцов, Н. И. Дмитриев и В. М. Левашов

Заявитель

КРЕПЬ СОПРЯЖЕНИЯ

Изобретение относится к горнорудной промышленности, а именно, к крепи сопряжения для крепления мест сопряжений лавы со штреком угольных шахт.

Известны крепи сопряжения, включающие две поочередно перемещающиеся секции, состоящие из оснований, верхняков, стоек, гидродомкратов передвижения и регулируемых опорных рам.

Такие крепи не решают вопроса крепления лавы со штреком, так как не обладают устойчивостью при нарушении бермы штрека и их реализация связана с необходимостью подготовки ниш.

Предложенная крепь сопряжения исключает указанные недостатки и отличается тем, что основание каждой секции выполнено из параллельно расположенных балок, одни концы которых шарнирно соединены тягами, а другие— с регулируемыми опорными рамами, связанными между собой гидродомкратами передвижения. Такое выполнение крепи сопряжения обеспечивает устойчивость секций на берме и повышает эффективность крепления кровли в зоне сопряжения лавы со штреком.

На фиг. 1 изображен вид со штрека в лаву; на фиг. 2 — сечение по А — А; на фиг. 3 — разрез по лаве и штреку.

Крепь сопряжения состоит из двух поочередно перемещающихся секций: опережающей 1 и отстающей 2.

Опережающая секция образована С-образ5 ным основанием, состоящим пз двух балок 3 и 4, расположенных параллельно забойному конвейеру и перпендикулярно тяге 5.

К балкам крепятся по две стойки б, кото1р рые попарно связаны верхняками 7, располагаемыми перпендикулярно балкам. Концы балок со стороны штрека крепятся к опорной раме 8.

Отстающая секция 2 образована также

15 С-образным основанием, состоящим из двух балок 9 и 10, расположенных параллельно балкам опережающей секции и перпендикулярно тяге 11. К балкам крепятся по три стойки, которые попарчо связаны верхняками 12, рас2о положенными перпендикулярно балкам. Концы балок со стороны штрека крепятся к опорной раме 18.

Опорные рамы 8, I8 соединены со стойками

14 и имеют по две проушины 15 для крепления к ним свободных концов С-образных оснований валиками 16 и соединены между собой со стороны штрека гидравлическим домкратом передвижки 17. Второй гидравлический домкрат 18 передвижки соединяет С-образные

3п основания со стороны лавы, 286923

15 го

Крепь сопряжения работает следующим образом.

Исходное положение крепи показано на фиг. 1 и 3, где секции крепи находятся в распертом положении.

После зарубки выемочной машины и снятия стружки на длину отстающей секции 2 производится передвижка ее домкратами 17 для крепления вновь обнаженной кровли, для чего стойки секции разгружаются, После передвижки перед распором отстающей секции ее основание с помощью опорной рамы 18 настраивается на величину подрывки и угол падения пласта, в результате этого основания ложатся па почву, после чего производится распор стоек.

Для перемещения опережающей секции 1 ее стойки разгружаются, а сложенные домкраты осуществляют ее выдвижку, при этом распертая отстающая секция 2 удерживает ее от сползания.

После передвижки перед распором опережающей секции ее основание с помощью опорной рамы 8 также настраивается на величину подрывки и угол падения пласта, в результате этого концы оснований ложатся на почву, после чего производится распор стоек.

В этом положении сопряжение лавы со штреком поддерживают обе секции до начала следую щего цикл а.

Предмет изобретения

Крепь сопряжения, включающая две поочередно перемещающиеся секции, состоящие из оснований, верхняков, стоек, гидродомкратов передвижения и регулируемых опорных рам, отличающаяся тем, что, с целью обеспечения устойчивости секций на берме и повышения эффективности крепления кровли в зоне сопряжения лавы со штреком, основание каждой секции выполнено из параллельно расположенных балок, одни концы которых шарнирно соединены тягами, а другие — с регулируемыми опорными рамами, связанными между собой гидродомкратами передвижения.

286921

Фиг 3
