Устройство для накатывания внутренних винтовых канавок

Устройство для накатывания внутренних винтовых канавок

Иллюстрации

Показать все

Реферат

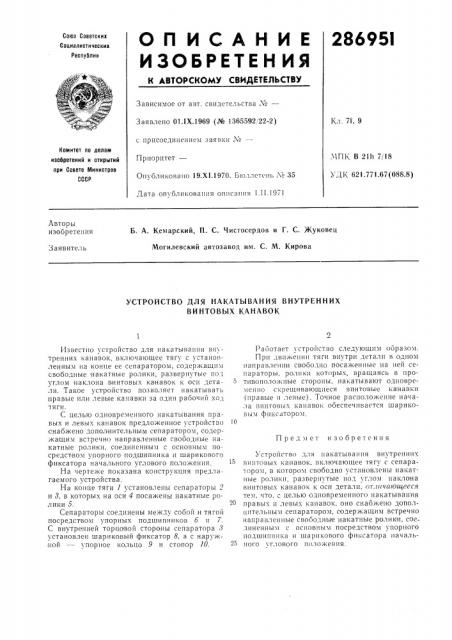

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

28695l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

Заявлено 01.!Х.1969 ()ч 1365592,)22-2) с присоединением заявки М—

Прпоритет—

Опубликова|ю 19.Х1.1970. Бюллетень М 35

Дата опубликования описания 1.11.1971

Кл, if, 9

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 21h 7)18

УДК 621.771.67(088.8) Авторы изобретения

Б. А. Кемарский, П. С. Чистосердов и Г. С. Жуковец

Могилевский автозавод им. С. М. Кирова

Заявитель

УСТРОЙСТВО ДЛЯ НАКАТЫВАНИЯ ВНУТРЕННИХ

ВИНТОВЫХ КАНАВОК

Известно устройство для накатывания внутренних канавок, включающее тягу с установленным на конце ее сепаратором, содержащим свободные накатные ролики, развернутые по, I, углом наклона винтовых канавок к оси Летали. Такое устройство позволяет накатывать правые или левые канавки за один рабочий ход тяги.

С целью одновременного накатывания правых и левых канавок предложенное устройство снабжено дополнительным сепаратором, содержащим встречно направленные свободные íàкатные ролики, соединенным с основным посредством упорного подшипника и шарикового фиксатора начального углового положеш|я.

На чертеже показана конструкция предлагаемого устройства.

На конце тяги 1 установлены сепараторы 2 и 8, в которых на оси 4 посажены накатные ролики 5.

Сепараторы соединены между собой и тягой посредством упорных подшипников б и 7.

С внутренней торцовой стороны сепаратора Ä3 установлен шариковый фиксатор 8, а с наружной — упорное кольцо 9 и стопор 10.

Раоотает устройство следующим ооразом.

Прп 1вижении тяги внутри летали в одном направлении свободно посаженные на ней сепараторы, ролики которых, вращаясь в противоположные стороны, накатывают одновременно скрешивающ еся винтовые канавки (правые i левые). Точное расположение начала винтовых канавок обеспечивается шариковым фиксатором, 10

Предмет изобретения

Устройство для накатывания внутренних винтовых канавок, включающее тягу с сепаратором, B котором свободно установлены накатные ролики, развернутые под углом наклона винтовых канавок и оси детали, отлипаютдееся тем, что, с целью одновременного накатывания правых и левых канавок. оно снабжено допоlнптельным сепаратором. содержащим встречно направленные свободные накатные ролики, соединенным с основным посредством упорного подшипника и шарикового фиксатора началь25 ного углового положения.

286951

Корректор T. А. Уманец

Заказ 829/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Тип. Харьк, фил. пред, «Патент» в

Составитель А, Пономарев

Редактор Т. И. Зубкова Техред T. П. Курилко

/
