Способ легирования сплавов

Способ легирования сплавов

Иллюстрации

Показать все

Реферат

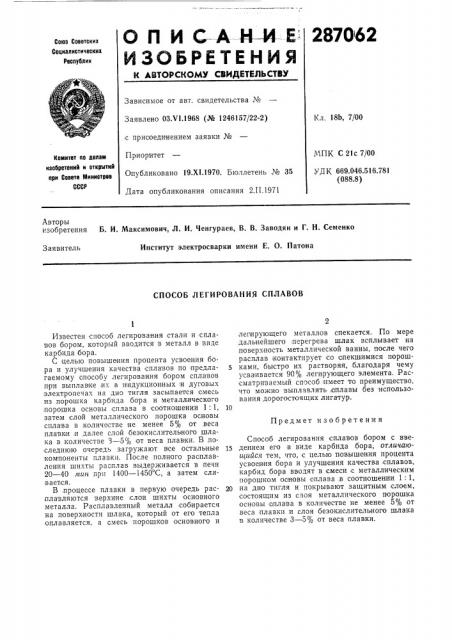

О П И С=-А--Н-И-Е

ИЗОБРЕТЕНИЯ

2870 62

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Зависимое от авт. свидетельства №

Заявлено ОЗХ1.1968 (№ 1246157/22-2) с присоединением заявки №

Приоритет

Опубликовано 19.Х1.1970. Бюллетень № 35

Дата опубликования описания 2.11.1971

Кл. 18Ь, 7/00

МПК С 21с 7/ОО

УД К 669.046.516.781 (088.8) Комитет по делам изобретеиий и открытий при Совете Мииистрвв

СССР

Авторы

vçoáðåòåíèÿ Б. И. Максимович, Л. И. Ченгураев, В, В. Заводян и Г. H. Семенко

Заявитель

Институт электросварки имени Е. О. Патона

СПОСОБ ЛЕГИРОВАНИЯ СПЛАВОВ

Предмет изобретения

Известен способ легирования стали и сплавов бором, который вводится в металл в виде карбида бора.

С целью повышения процента усвоения бора и улучшения качества сплавов по предлагаемому способу легирования бором сплавов при выплавке их в индукционных и дуговых электропечах на дно тигля засыпается смесь из порошка карбида бора и металлического порошка основы сплава в соотношении 1:1, затем слой металлического порошка основы сплава в количестве не менее 5% от веса плавки,и далее слой безокислителыного шлака в количестве 3 — 5% от веса плавки. В .последнюю очередь загружают все остальные компоненты плавки. После полного расплавления шихты расплав выдерживается в печи

20 — 40 мин при 1400 — 1450 С, а затем сливается.

В,процессе плавки в первую очередь расплавляются верхние;слои шихты основного металла. Расплавленнь|й металл собирается на поверхности шлака, который от его тепла оплавляется, а смесь порошков основного и лепирующего металлов спекается. По мере дальнейшего перегрева шлак всплывает на поверхность металлической ванны, после чего расплав контактирует со спекшимися порош5 ками, быстро их растворяя, благодаря чему усваивается 90% легирующего элемента. Рассматриваемый способ имеет то преимущество, что можно выплавлять сплавы без использования дорогостоящих лигатур.

Способ легирования сплавов бором с вве15 дением его в виде карбида бора, отличаюи ийся тем, что, с целью повышения процента усвоен|ия бора и улучшения качества, сплавов, карбид бора вводят в смеси с металлическим порошком основы сплава в соотношении 1: 1, 20 на дно тигля и покрывают защитным слоем, состоящим из слоя металлического порошка основы сплава в количестве не менее 5 /o от веса плавки и слоя безокислительного шлака в количестве 3 — 5% от веса плавки.

Составитель И, Чепикова

Редактор Т. И. Зубкова Техред А. А. Камышиикова Корректор Л. В. Юшина

Заказ 3934/14 Тираж 480 Подписное

UHHHHH Комитета по делам изобретений и открытий при Совете Министров ССС1

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
