Реферат

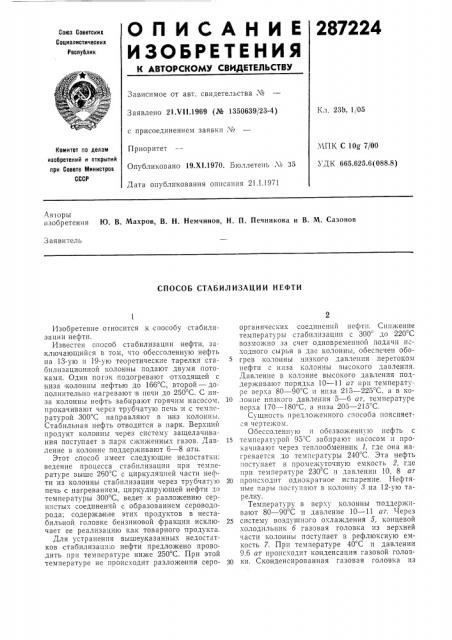

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

287224

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 23b, 1 05

Заявлено 21 VII.1969 (№ 1350639/23-4) с присоединением заявки №

МПК С 10g 7/00

УДК 665.625.6(088.8) Приоритет

Опубликовано 19.XI.1970. Бюллетень ¹ 35

Дата опубликования описания 21.1.1971

Номитет по делам изобретений и открытий при Совете Министров

СССР

Ав1оры изобретения 1О. В. Махров, В. Н. Немчинов, Н. П. Печникова и В. М. Сазонов

Заявитель

СПОСОБ СТАБИЛИЗАЦИИ НЕФТИ

Изобретение огносится .к способу стабилизации нефти.

Известен способ стабилизации нефти, заключающийся в том, что обессоленную нефть на 13-ую и 19-ую теоретические тарелки стабилизационной колонны подают двумя потоками. Один поток подогревают отходящей с низа колонны нефтью до 166 С, второй — дополнительно нагревают в печи до 250 С. С низа колонны нефть забирают горячим насосом, прокачивают через трубчатую печь и с температурой 300 С направляют в низ колонны.

Стабильная нефть отводится в парк. Верхний продукт колонны через систему защелачивания поступает в парк сжиженных газов. Давление в колонне поддерживают 6 — 8 ати.

Этот способ имеет следующие недостатки: ведение процесса стабилизации при температуре выше 260 С с циркуляцией части нефти из колонны стабилизации через трубчатую печь с нагреванием, циркулирующей нефти до температуры 300 С, ведет,к разложению сернистых соединений с образованием сероводорода; содержа|ние этих продуктов в нестабильной головке бензиновой фракции исключает ее реализацию как товарного продукта.

Для устранения вышеуказанных недостатков стабилизаци:о нефти предложено проводить при температуре ниже 250 С. При этой температуре «е происходит разложения сероорганических соединений нефти. Снижение температуры стабилизации с 300= до 220 С возможно за счет одновременной подачи исходного сырья в две колонны, обеспечен обогрев .колонны чнзкого давления перетоком нефти с низа колонны высокого давления.

Давление в колонне высокого давления поддерживают порядка 10 — 11 аг прп температуре верха 80 — 90 С » низа 215 †2 С. а в ко10 лонне низкого давления 5 — 6 ат, температуре верха 170 †1 С, а низа 205 †2 C.

Сущность предложенного способа поясняется чертежом.

Обессолeнную и обезвоженную нефть с

15 температурой 95=С забирают насосом и прокачнвают через теплообменник 1, где она нагревается до температуры 240 С. Эта нефть поступает B промежуточную емкость 2, где при температуре 230 С и давлении 10, 8 ат

2Q происходит однократное испарение. Нефтяные пары поступают в колонну 3 на 12-ую тарелку.

Температуру в верху колонны поддерживают 80 — 90 С и давление 10 — 11 ат. Через

25 систему воздушного охлаждения 5, концевой холодильник б газовая головка из верхнеи части колонны поступает в рефлюксную емкость 7. При температуре 40 С и давлении

9,6 ат происходит конденсация газовой головко ки. Сконденсированная газовая головка из

287224

Предмет изобретения

Составитель Н, Лихтерова Редактор Л. Г. Герасимова Корректор Л. В. Юшина

Заказ 3895!1

Подписное

Тираж 480

ЦНИИПИ

Типография, пр, Сапунова. 2 емкости 7 подается на орошение колонны 3, а балансовое количество газа выводят с установки. Температуру внизу колонны 3 поддерживают 215 — 225 С. Для поддержания этой температуры нижний продукт колоннь1 3 перекачивают через печь — теплообменник. Температура нагрева циркуляционной струи не выше 250 С. Балансовое количество нижнего продукта колонны 3 перетекает в низ колонны 4. Нефть насосом из емкости 2 подают в качестве сырья в колонну 4, а часть нефги

{приблизительно около 20%) подают в колонну 3. С верха колонны 4 отводят бензиновую фракцию при температуре 170 — 180 С и давлении 5, 8 ат. Она проходит холодильник воздушного охлаждения 8 и с температурой 40 С поступает в рефлюксную емкость 9. Из рефлюксной емкости бензиновую фракцию насосом подают на орошение:колонны 4, а остальную часть как сырье — в колонну 3 на 21-ую тарелку. С низа колонны стабилизации:с температурой в теплообменниках 38 — 40 С направляют в парк стабильной нефти.

Преимущество предложенного способа стабилизации состоит в том, что исключена возможность разложения сероорганических соединений нефти; процесс проводят при температуре ниже 250 С и повышенном давлении, что .способствует улучшению качества стабилизированной нефти; обеспечивают вы вод газовой головки по ГОСТУ на нефтехимию.

Способ стабилизации нефти путем ее нагрезания с последующей,:подачей в стабилизационную колонну при повышенном давлении, полученную газовую головку верхней части колонны направляют на конденсацпо, а снизу выводят отбензиненную нефть и часть ее дополнительно нагревают и возвращают в ,колонну, оглача(ощиься тем, что, с целью устранения разложения се роорганических соединений нефти и улучшения качества целевого продукта, нагретую нефть предварительно подвергают однократному испарению, полученную прн этом паровую фазу и часть жидкой фазы вводят в стабилизационную колонну высокого давления 10 — 11 ат, отбензиненную нефть из этой колонны перетоком ваправляют в низ стабилизационной колонны низкого давления 5 — б аг с подачей в середи2 ну ее .другой части жидкой фазы однократного испарения, с верха колонны низкого давления выводят бензиновую фракцию и после конденсации направляют B колонну высокогD давления, а с низа отводят стабильную нефть.
