Патент ссср 287314

Патент ссср 287314

Иллюстрации

Показать все

Реферат

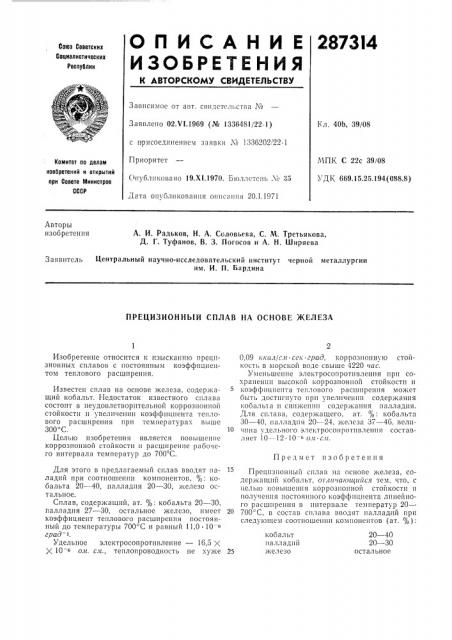

2873l4

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.VI.1969 (№ 1336481/22-1) с присоединением заявки № 1336202/22-1

Приоритет

Опубликовано 19.Х!.1970. Бюллетень Л 35

Дата опубликования описания 20.1.1971

Кл. 40Ь, 39/08

МПК С 22с 39/08

УДК 669.15.25.194 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. И, Радьков, Н. А. Соловьева, С. М. Третьякова, Д. Г. Туфанов, В. 3. Погосов и А. H. Ширяева

Заявитель Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина

ПРЕЦИЗИОННЫЙ СПЛАВ НА ОСНОВЕ ЖЕЛЕЗА

Предмет изобретения

20 — 40

20 — 30 остальное кобальт иалладпй железо

Изобретение относится к изыскашно прецизионных сплавов с постоянным коэффициентом теплового расширения.

Известен сплав на основе железа, содержащий кобальт. Недостаток известного сплава состоит в неудовлетворительной коррозионной стойкости и увеличении коэффициента теплового расширения при темиературак выше

300 С.

Целью изобретения является повышение коррозионной стойкости и расширение рабочего интервала температур до 700 С.

Для этого в предлагаемый сплав вводят паладий при соотношешш компонентов, %: кобальта 20 — 40, палладин 20 — 30, келезо остальное.

Сплав, содержащий, ат. %: кобальта 20 — 30, палладия 27 — 30, остальное железо, имеет коэффициент теплового расширения постоянный до температуры 700 С и равный 11,0 ° 10 град-1.

Удельное электросопротивление — 16,5 >(>(10 е ол. сла, теплопроводность пе хуже

0,09 ккал/..1t сок. град, коррозионную стойкость в морской воде свыше 4220 «ас.

Уменьшение электросопротивления при сохранении высокой коррозионной стойкости и коэффициента теплового расширения может быть достигнуто при увеличении содержания кобальта и сш1жении содержания палладин.

Для сплава, содержащего, ат. %: кобальта

30 — 40, палладия 20 — 24, железа 37 — 46, велиИ чина удельного электросопротивления составляет 10 — 12-10 о î.ll-сл.

Прецизионный сплав на основе железа, содержащий кобальт, отлачающаася тем, что, с целью повышения коррозионной стойкости и получения постоянного коэффициента линейного расширения в интервале температур 20—

700 С, в состав сплава вводят иалладий при следующем соотношении компонентов (ат. %):
