Реферат

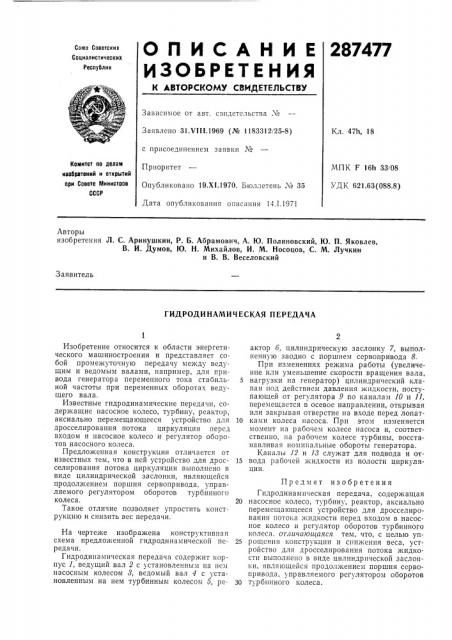

О Л И С А Н И Е 287477

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. сигдетельства №

Кл. 47h, 18

Заявлено 31.VIII.1969 (№ 1183312/25-8) с присоединением заявки ¹

Комитет по делам изобротеиий и открытий при Совете 1т1ииистоое

СССР

МПК F 16h 33/08

УДК 621.63(088.8) Приоритет

Опубликовано 19.XI.1970. Бюллетень ¹ 35

Дата опубликования описания 14.1.1971

Авторы изобретения Л. С. Аринушкин, Р. Б. Абрамович, А. Ю. Полиновский, Ю. П. Яковлев, В. И. Думов, Ю. Н. Михайлов, И. М. Носоцов, С. М. Лучкин и В. В. Веселовский

Заявитель

ГИД РОДИ НАМИ Ч ЕСКАЯ П Е P ЕДА ЧА

Изобретение относится к области энергетического машиностроения и представляет собой промежуточную передачу между ведущим и ведомым валами, например, для привода генератора переменного тока стабильной частоты при переменных оборотах ведущего вала.

Известные гидродинамические передачи, содержащие насосное колесо, турбину, реактор, аксиально перемещающееся устройство для дросселирования потока циркуляции перед входом и насосное колесо и регулятор оборотов насосного колеса.

Предложенная конструкция отличается от известных тем, что в ней устройство для дросселирования потока циркуляции выполнено в виде цилиндрической заслонки, являющейся продолжением поршня сервопривода, управляемого регулятором оборотов турбинного колеса.

Такое отличие позволяет упростить конструкцию и снизить вес передачи.

На чертеже изображена конструктивная схема предложенной гидродинамической передачи.

Гидродинамическая передача содержит корпус 1, ведущий вал 2 с установленным на нем насосным колесом 8, ведомый вал 4 с установленным на нем турбинньв| колесом 5, реактор 6, цилиндрическую заслонку 7, выполненную заодно с поршнем сервопривода 8.

При изменениях режима работы (увеличение или уменьшение скорости вращения вала, 5 нагрузки на генератор) цилиндрический клапан под действием давления жидкости, поступающей от регулятора 9 по каналам 10 и 11, перемещается в осевое направлении, открывая или закрывая отверстие на входе перед лопат10 ками колеса насоса. При этом изменяется момент на рабочем колесе насоса и, соответственно, на рабочем колесе турбины, восстанавливая номинальные обороты генератора.

Каналы 12 и 18 служат для подвода и от15 вода рабочей жидкости из полости циркуляции.

Предмет изобретения

Гидродинампческая передача, содержащая

20 насосное колесо, турбину, реактор, аксиально перемещающееся устройство для дросселирования потока жидкости перед входом в насосное колесо и регулятор оборотов турбинного колеса. от гичагогггаяся тем, что, с целью уп25 рощения конструкции и сшгжеггия веса, устройство для дросселирования потока жидкости выполнено в виде цилиндрической заслонки, являющейся продолжением поршня сервопривода, управляемого регулятором оборотов

30 турбинного колеса.

287477

5 3 7

Составитель Л. Шестова

Редактор Л. Г. Герасимова Техред A. А. Камышникова Корректор Т. А. Джаманкулова

Заказ 3892/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

4

Г

1 L

/з Т

1 !

1 9)

3
