Реферат



287559

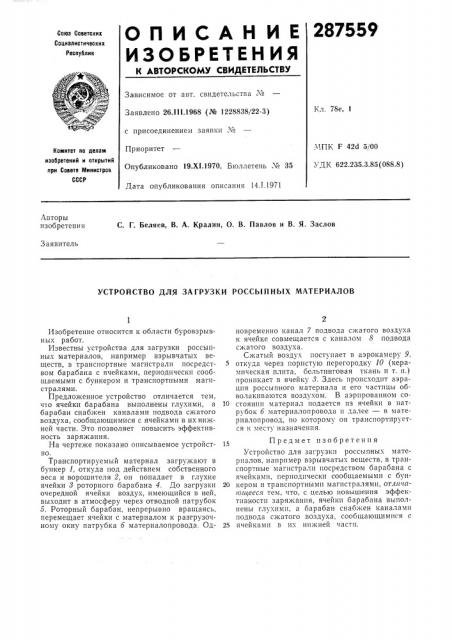

ОПИСАН ИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 78е, 1

Заявлено 26.III.1968 (№ 1228838/22-3) с присоединением заявки ¹

МПК I. 42d 5/00

УДК 622.235.3.85(088.8) Приоритет

Опубликовано 19.XI.1970. Бюллетень № 35

Дата опубликования описания 14.1.1971

Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

С. Г. Беляев, В. А. Кралин, О. В. Павлов и В. Я. Заслов

Заявитель

УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ РОССЫПНЫХ МАТЕРИАЛОВ

Изобретение относится к области буровзрывных работ.

Известны устройства для загрузки россыпных материалов, например взрывчатых веществ, в транспортные магистрали посредством барабана с ячейками, периодически сообщаемыми с бункером и транспортными магистралями.

Предложенное устройство отличается тем, что ячейки барабана выполнены глухими, а барабан снабжен каналами подвода сжатого воздуха, сообщающимися с ячейками в их нижней части. Это позволяет повысить эффективность заряжания.

На чертеже показано описываемое устройство.

Транспортируемый материал загружают в бункер 1, откуда под действием собственного веса и ворошителя 2, он попадает в глухие ячейки 8 роторного барабана 4. До загрузки очередной ячейки воздух, имеющийся в ней, выходит в атмосферу через отводной патрубок

5. Роторный барабан, непрерывно вращаясь, перемещает ячейки с материалом к разгрузочному окну патрубка б материалопровода. Одновременно канал 7 подвода сжатого воздуха к ячейке совмещается с каналом 8 подвода сжатого воздуха.

Сжатый воздух поступает в аэрокамеру 9, откуда через пористую перегородку 10 (керамическая плита, бельтинговая ткань и т. п.) проникает в ячейку 8. Здесь происходит аэрация россыпного материала и его частицы обволакиваются воздухом. В аэрированном со10 стоянии материал подается из ячейки в патрубок б материалопровода и далее — в материалопровод, по которому он транспортируется к мест . назначения.

Предмет изобретения

Устройство для загрузки россыпных материалов, например взрывчатых веществ, в транспортные магистрали посредством барабана с ячейками, периодически сообщаемыми с бун20 кером и транспортными магистралями, отлачаюи ееся тем, что, с целью повышения эффективности заряжания, ячейки барабана выполнены глухими, а барабан снабжен каналами подвода сжатого воздуха, сообщающимися с

25 ячейками в их нижней части.
