Союз Советских
Социалистических
Республик
287595

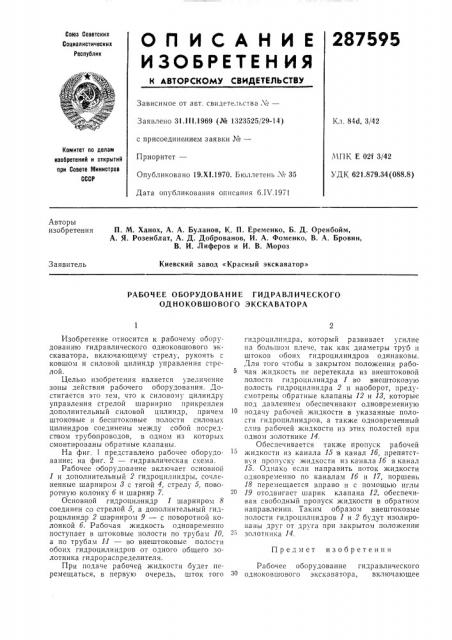

ОП ИСАНИЕ
ИЗОЬЕЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф
Зависимое от авт. свидетельства №вЂ”
Заявлено 31.I I I.1969 (№ 1323525/29-14) Кл. 84d, 3/42 с присоединением заявки ¹â€”
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК Е 02f 3/42
УДК 621.879.34 (088.8) Приоритет—
Опубликовано 19.Х1.1970. Бюллетень ¹ 35
Дата опубликования описания 6.IV.1971
Авторы изобретения
П. М. Ханох, А. А. Буланов, К. П. Еременко, Б. Д. Оренбойм, А. Я. Розенблат, А. Д. Доброванов, И. А. Фоменко, В. А. Бровин, В. И. Лиферов и И. В. Мороз
Киевский завод «Красный экскаватор»
Заявитель
РАБОЧ EE ОБОРУДОВАН И E ГИДРАВЛ И Ч ЕСКОГО
ОДНОКОВШОВОГО ЭКСКАВАТОРА
Предмет изобретения
Изобретение относится к рабочему оборудованию гидравлического одноковшового экскаватора, включающему стрелу, рукоять с ковшом и силовой цилиндр управления стрелой.
Целью изобретения является увеличение зоны действия рабочего оборудования. Достигается это тем, что к силовому цилиндру управления стрелой шарнирно прикреплен дополнительный силовой цилиндр, причем штоковые и бесштоковые полости силовых цилиндров соединены между собой посредством трубопроводов, в одном из которых смонтированы обратные клапаны.
На фиг. 1 представлено рабочее оборудование; на фиг. 2 — гидравлическая схема.
Рабочее оборудование включает основной
1 и дополнительный 2 гидроцилиндры, сочлененные шарниром 8 с тягой 4, стрелу 5, поворотную колонку 6 и шарнир 7.
Основной гидроцилиндр 1 шарниром 8 соединен со стрелой 5, а дополнительный гидроцилиндр 2 шарниром 9 — с поворотной колонкой 6. Рабочая жидкость одновременно поступает в штоковые полости по трубам 10, а по трубам lil — во внештоковые полости обоих гидроцилиндров от одного общего золотника гидрораспределителя.
При подаче рабочеи жидкости будет перемещаться, в первую очередь, шток того гидроцилнндра, который развивает усилие на большом плече, так как диаметры труб и штоков обоих гидроцилиндров одинаковы.
Для того чтобы в закрытом положении рабочая жидкость не перетекала из внештоковой полости гидроцилиндра 1 во внештоковую полость гидроцилиндра 2 и наоборот, предусмотрены обратные клапаны 12 и 18, которые под давлением обеспечивают одновременную подачу рабочей жидкости в указанные полости гидроцилиндров, а также одновременный слив рабочей жидкости из этих полостей при одном золотнике 14.
Обеспечивается также пропуск рабочей жидкости из канала 15 в канал 16, препятствуя пропуску жидко"ти из канала 16 в канал
15. Однако если направить поток жидкости одновременно по каналам 16 и 17, поршень
18 перемещается вправо и с помощью иглы
19 отодвитает шарик клапана 12, обеспечивая свободный пропуск жидкости в обратном направлении. Таким образом внештоковые полости гидроцилиндров 1 и 2 будут изолированы друг от друга при закрытом положении золотника 14.
Рабочее оборудование гидравлического одноковшового экскаватора, включающее
287595
Фиг. 2
Составитель li. Мардер
Редактор Антропова
Корректор О. М. Ковалева
Заказ 14/44 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д, 4/5
Тип. Харьк, фил. пред, «Патент» стрелу, рукоять с ковшом и силовой цилиндр управления стрелой, отличающееся тем, что, с целью увеличения зоны действия рабочего оборудования, к силовому цилиндру управления стрелой шарнирно прикреплен дополнительный силовой цилиндр, причем штоковые и бесштоко вые полости силовых цилиндров соеди нены между собой посредством трубопроводов, B одном из которых смонтированы обратные клапаны.
