Реферат

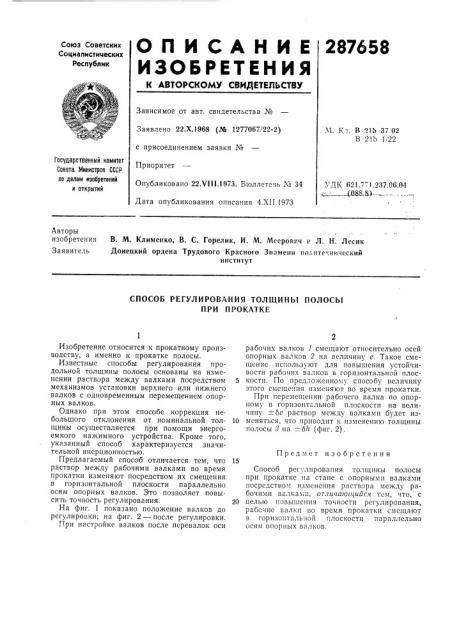

О П И С А Н И Е 287658

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Х.1968 (М 1277067/22-2) с присоединением заявки №

Приоритет

Опубликовано 22.ЧП|.1973. Бюллетень ¹ 34

Дата опубликования описания 4.XII.1973

М. Кл. В 21о 37 02

В 2!b 1 22

Гасударственный камитет

Савета Министрав СССР па делам изааретений и аткрытий

УДК 621.7; 1.237.06.04 — (.088 Я=..---: ..---.

Авторы изобретения

Заявитель

В. М. Клименко, В. С. Горелик, И. М. Меерович и Л, Н. Лесик

Донецкий ордена Трудового Красного Знамени голнте.нический институт

СПОСОБ РЕГУЛИРОВАНИЯ ТОЛЩИНЫ ПОЛОСЫ

ПРИ ПРОКАТКЕ

Изобретение относится к прокатному производству, а именно к прокатке полосы.

Известные способы регулирования продольной толщины полосы основаны на изменснии раствора между валками посредством механизмов установки верхнего или нижнего валков с одновременным перемещением опорных валков.

Однако при этом способе коррекция небольшого отклонения от номинальной толщины осуществляется при помощи энергоемкого нажимного устройства. Кроме того. указанный способ характеризуется значительной инерционностью.

Предлагаемый способ отличается тем, что раствор между рабочими валками во время прокатки изменяют посредством их смещения в горизонтальной плоскости параллельно осям опорных валков. Это позволяет повысить точность регулирования.

На фиг. 1 показано положение валков до регулировки; на фиг. 2 — после регулировки.

I?pv настройке валков после перевалок оси рабочих валков 1 смещают относительно осей опорных валков 2 на величину е. Такое смещение используют для повышения устойчивости рабочих валков в горизонтальной плос5 кости. По предложенному способу величину этого смещения изменяют во время прокатки.

При перемещении рабочего валка по опорному в горизонтальной плоскости на величину +.6e раствор между валками будет из10 меняться, что приводит к изменению толщины полосы 8 на От (фиг. 2).

Предмет изобретения

Способ регулирования толщины полосы при прокатке на стане с опорными валками посредством изменения раствора между рабочими вглкамп, отличаюи,ийся тем, что, с

20 целью повышения точности регулирования, рабочие валки во время прокатки смещают в горизонтальной плоскости параллельно осям опорных валков.

287658 фиг
