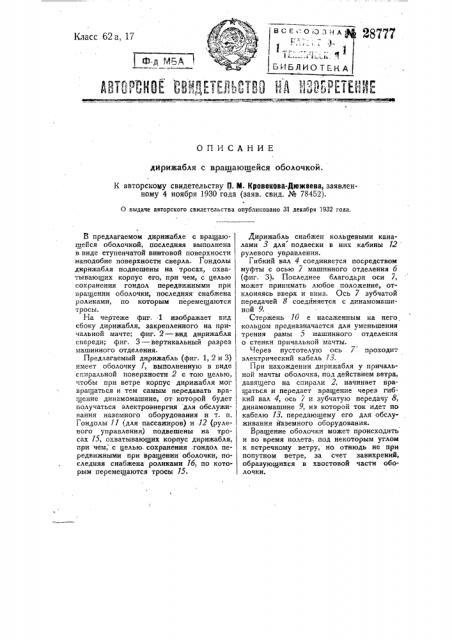

ОПИСАНИЕ дйрижабля с вращающейся оболочкой.

К авторскому свидетельству П. М. Кровеквва-Дюжвева, заявленному 4 ноября 1930 года (заяв. свид. № 78452).

О выдаче авторского свидетельства опубликовано 31 декабря 1932 года.

В предлагаемом дирижабле с вращающейся оболочкой, последняя выполнена в виде ступенчатой винтовой поверхности наподобие поверхности сверла. Гондолы дирижабля подвешены на тросах, охватывающих корпус его, при чем, с целью сохранения гондол передвижными при вращении оболочки, последняя снабжена роликами, по которым перемещаются тросы.

На чертеже фиг. 1 изображает вид сбоку дирижабля, закрепленногб на причальной мачте; фиг. 2 — вид дирижабля спереди; фиг. 3 †вертикальн разрез машинного отделения.

Предлагаемый дирижабль (фиг. 1, 2 и 3) имеет оболочку 1, выполненную в виде

cr.ëðàëüHîé поверхности 2 с тою целью, чтобы при ветре корпус дирижабля мог вращаться и тем самым передавать врашение динамомашине, от которой будет получаться злектрознергия для обслуживания наземного оборудования и т. и.

Гондолы 11 (для пассажиров) и -12 (рулевого управления) подвешены на тросах 15, охватывающих корпус дирижабля, гри чем, с целью. сохранения .гондол передвижными при вращении оболочки, последняя снабжена роликами 7б, по которым перемещаются тросы 15.

Дирижабль снабжен кольцевыми каналами 3 для подвески в них кабины 72 рулевого управления.

Гибкий вал 4 соединяется посредством муфты с осью 7 машинного отделения 6 (фиг. 3). Последнее благодаря оси /, может принимать любое положение, отклоняясь вверх и вниз. Ось 7 зубчатой передачей 8 соедйняется с динамомашиной 9.

Стержень 70 с насаженным на него кольцом предназначается для уменьшения трения рамы 5 машинного отделения о стенки причальной мачты.

Через пустотелую ось 7 проходит электрический кабель 13.

При нахождении дирижабля у причальной мачты оболочка, под действием ветра, давяшего на спирали 2, начинает вращаться и передает вращение через гибкий вал 4, ось 7 и зубчатую передачу 8, динамомашине 9, из которой ток идет по кабелю 13, передающему его для обслуживания Йаземного оборудования.

Вращение оболочки может происходить и во время полета, под некоторым углом к встречному ветру, но отнюдь не при попутном ветре, за счет завихрений, образующихся в хвостовой части обо= лочки.

Предмет изобретения.

1. Дирижабль с вращающейся оболочкой, отличающийся тем, что оболочка выполнена в виде ступенчатой винтовой поверхности.3

2. Дирижабль, охарактеризованный в п. 1, етличаюиувйси тем, что гондолы подвешены на тросах, охватывающих корпус, при чем с целью сохранения гондол передвижными при вращении оболочки, последняя снабжена роликами, по которым и перемещаются тросы.

3. Дирижабль, охарактеризованный в п. 1 и 2, етличающийся тем, что поверхность его оболочки выполнена наподобие поверхности сверла.
