Реферат



Союз Советских

Социалистических

Республик

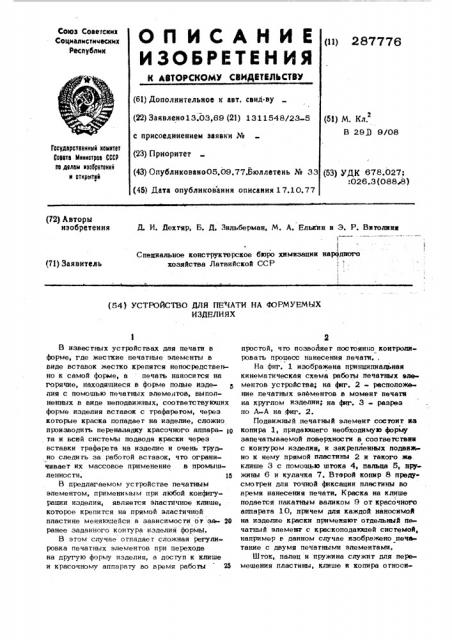

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 287776 (61) Дополнительное к авт. свид-ву (51) М. Кл.

В 29Д 9/08 (22) Заявлеио13.03,69 (21) 1311548/23-5 с присоединением заявки №

Государственный нокнтвт

Совета Мнннстроа СССР оо делам нэооретеннй и открытей (23) Приоритет (43) Опубликовано05,09.77.Бюллетень № 33 (4б) Дата опубликования описания 17.10.77 (53) УДК 678.027;

:026.3 (088 8) (72) Авторы изобретения

Д. И. Дехтяр, Б. Д. Зильберман, М. А. Елькин и Э. P. Витолиня

Специальное конструкторское бюро химизации народного хозяйства Латвийской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕЧАТИ HA ФОРМУЕМЫХ

ИЗДЕЛИЯХ

В известных устройствах для печати в форме, где жесткие печатные элементы в виде вставок жестко крепятся непосредственно к самой форме, а печать наносится на горячие, находяшиеся в форме полые изделия с помошью печатных элементов, выполненных в виде неподвижных, соответствующих форме изделия вставок с трафаретом, через которые краска попадает на иэделие, сложно производить переналадку красочного аппара- ð

ra и всей системы подвода краски через вставки трафарета на изделие и очень трудно следить эа работой вставок, что ограничивает их массовое применение в промышленнос ти. 15

В предлагаемом устройстве печатным элементом, применимым при любой конфигурации изделия, является эластичное клише, которое крепится на прямой эластичной пластине менякмдейся в зависимости от. за- 20 ранее заданного контура изделия формЫ.

В этом случае отпадает сложная регулировка печатных элементов при переходе на другую форму изделия, а доступ к клише и красочному аппарату во время работы 25 простой, что позволяет постоянно контроли« ровать процесс нанесения печати., На фиг. 1 изображена принципиальная кинематическая схема работы печатных элементов устройства; на фиг. 2 - расположвние печатных элементов в момент печаие на круглом изделии; на фиг. 3 - разрез по А-А на фиг. 2.

Подвижный печатный элемент состоит из копира 1, придающего необходимую форму запечатываемой поверхности в соответствия с контуром иэделия, и закрепленных подвиж» но к нему прямой пластяны 2 и такого we. клише 3 с помощью штока 4, пальца 5, пружины 6 и кулачка 7. Второй кодир 8 предусмотрен для точной фиксация пластины во время нанесения печати. Краска на клише подается накатным валиком 9 от красочного аппарата 10, причем для каждой наносимой на иэделие краски применяют отдельный печатный элемент с краскоподакнцей системой, например в данном случае изображено печа» танке с двумя печатными элементами.

Шток, палец и пружина служит для перемещения пластины, клише и копира относн2R7776 изгибается в соответствии с формой копира, затем печатный элемент (копир, пластина и клише) вводится в полуформу, гд наносится печать, Принцип работы устройства одинаков для круглых, конусных, овальных и другой ормы изделий, 3 тельно полуформы 11, а для отжима пла тины с клише предусмотрен кулачок.

Надежное совмещение печатного элемеи та с вырезом в полуформе обеспечивают направляющие колонки 12.

Устройство работает следующим образом.

При разводе нолуформ копир начинает перемещаться совместно ; с пластиной и кли. ше, а после отхода его на определенную величину начинает опускаться печатный валик, который концом кулачка нажимает на палец, отжимая пружину, Пластина за счет своих пружинящих свойств начинает ра:прям4 ляться, занимая плоское положение, н вы- @ прямляет клише.. .В это время накатный валик наносит краску на клише и после нанесения краскя отходит вверх, а пластина

Формула изобретении

Устройство для печати на формуемых и:->даниях, состоящее из формы и печатных элементов, о т л и ч а ю щ е е с я тем, что, с целью упрощении устройства и повышения производительности, печатные элемен» ты выполнены- в виде плоских эластичных пластин,облегающих изделие по его контуру при формоваиии.
