Вибрационный питатель-подъемник

Вибрационный питатель-подъемник

Иллюстрации

Показать все

Реферат

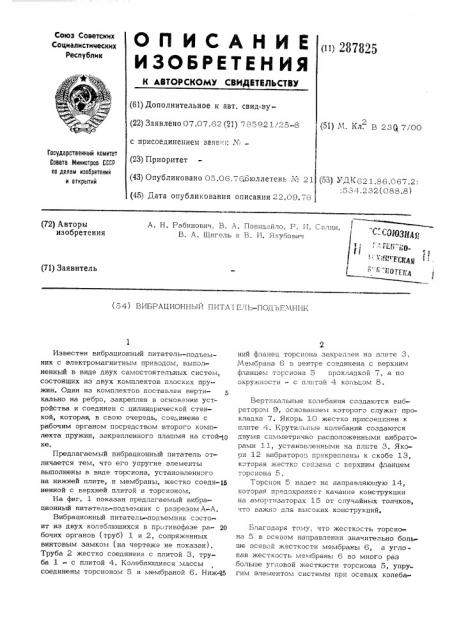

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 287825 (61) Дополнительное к авт. свид-ву(22) Заявлено 07.07.62 {21) - 8"-5с>21/25-8 (51) Л >. Кл. В 23(7 00 с присоединением заяв.л N:Государственный камитет

Саавта Министраа СССР аа делам изобретений и аткрытий (23) Приоритет (43) Опубликовано 05.06.7Ювллетень % 21 (53) (45) Дата опубликования описания 22.09.76

УДК 62 1,86.067.2:

:534,232(088.8) (72) Авторы изобретения

A. Н. Рабинович, В. А. Повпдгйло, Р, П. Силин, В. A. Щигель и В, И. Я кубович (71) Заявитель (54) ВИБРАЦИОННЫЙ ПИТАТЕЛЬ-ПОДЪЕМНИК плите 3. ний флгнец торспона закреплен на

Мембрана 6 в центре соединена с фланцем торсиона 5 прокладкой окружности — с пап:той 4 ко>>ьцом верхним

7, а по

Вертикальные колебания создаются вибратором 9, основанием которого служит прокладка 7. Якорь 10 жестко присоединен к плите 4. Крутильные колебания создаются двумя симметрично расположенными вибрато» рами 11, установленными на плите 3, Якоои 12 вибраторов прикрег>лень> к скобе 13, которая жестко связана с верхним фланцем торсиона 5, Торсион 5 надет нг направляющую 14, которая предохраняет качание конструкции на амортизаторах 15 от случайных толчков, что важно для высоких конструкций, Известен вибрационный питатель-подъемник с электромагнитным приводом, выполненный в виде двух самостоятельных систем, состоящих из двух комплектов плоских пружин. Один из комплектов поставлен вертикально на ребро, закреплен в основании устройства и соединен с цилиндрической стенкой, которая, в сво1о очередь, соединена с рабочим органом посредством второго комплекта пружин, закрепленного плашмя на сто "gp ке.

Предлагаемый вибрационный питатель отличается тем, что его упругие элементы выполнены в виде торсиона, установленного на нижней плите, и мембраны, жестко соеди-)5 ненной с верхней плитой и торсионом, На фиг. 1 показан предлагаемый вибра-. ционный питатель-подъемник с разрезом А-Л.

Вибрационный питатель-подъемник состоит из двух колеблющихся в противофазе ра- 20 бочих органов (труб) 1 и 2, сопряженных винтовым замком (на чертеже не показан).

Труба 2 жестко соединена с плитой 3, труба 1 - с плитой 4. Колеблющиеся массы соединены торсионом 5 и мембраной 6, Ниж 5

Благодаря тому, что жесткость торсионг " в осевом чаправлении значительно больше осевой жесткости мембраны 6, а угловая жесткость мембрань. 6 во много раз больше угловой жесткости торсиона 5, упругим элементом системы при осевых колеба287825

3 ниях практически является только мембрана

6, а при крутильных - только торсион 5.

Формула изобретения

Вибрационный питатель-подъемник двухмассовой резонансной системы с независимыми осевыми и кРутильными колебаниями рабочих органов, состоящий из нижней и верхней плит и упругих элементов, о т л ич а ю шийся тем, что, с целью упрощения конструкции, его упругие элементы выполнены в виде торсиона, установленного на нижней плите, и мембраны, жестко соединенной с верхней плитой и торсионом, 75

12
