Секция для хранения и сортировки карт с краевой перфорацией

Секция для хранения и сортировки карт с краевой перфорацией

Иллюстрации

Показать все

Реферат

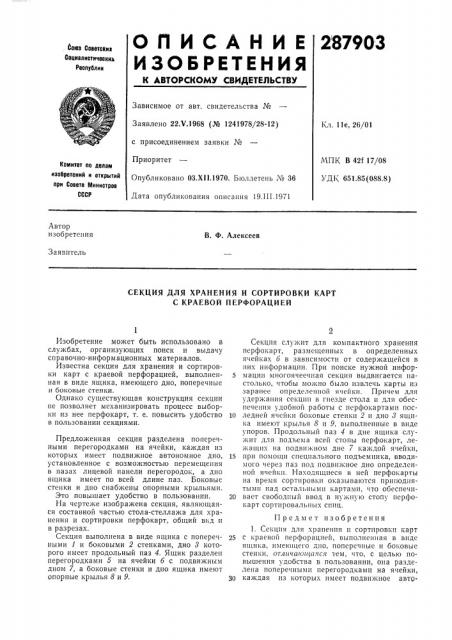

287903

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.V.1968 (№ 1241978/28-12) с присоединением заявки №

Приоритет

Опубликовано 03.Х11.1970. Бюллетень № 36

Дата опубликования описания 19.III.1971

Кл. 11е, 26/01

МПК В 42f 17/08

УДК 651.85(088.8) Комитет пс делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. Ф. Алексеев

Заявитель ЕКЦИЯ ДЛЯ ХРАНЕНИЯ И СОРТИРОВКИ КАРТ

С КРАЕВОЙ ПЕРФОРАЦИЕЙ

Изобретение может быть использовано в службах, организующих поиск и выдачу справочно-информационных материалов.

Известна секция для хранения и сортировки карт с краевой перфорацией, выполненная в виде ящика, имеющего дно, поперечные и боковые стенки.

Однако существующая конструкция секции не позволяет механизировать процесс выборки из нее перфокарт, т. е. повысить удобство в пользовании секциями.

Предложенная секция разделена поперечными перегородками на ячейки, каждая из которых имеет подвижное автономное дно, установленное с возможностью перемещения в пазах лицевой панели перегородок, а дно ящика имеет по всей длине паз. Боковые стенки и дно снабжены опорными крыльями.

Это повышает удобство в пользовании.

На чертеже изображена секция, являющаяся составной частью стола-стеллажа для хранения и сортировки перфокарт, общий вид и в разрезах.

Секция выполнена в виде ящика с поперечными 1 и боковыми 2 стенками, дно 8 которого имеет продольный паз 4. Ящик разделен перегородками б на ячейки 6 с подвижным дном 7, а боковые стенки и дно ящика имеют опорные крылья 8 и 9.

Секция служит для компактного хранения перфокарт, размещенных в определенных ячейках 6 в зависимости от содержащейся в них информации. При поиске нужной инфор5 мации многоячеечная секция выдвигается настолько, чтобы можно было извлечь карты из заранее определенной ячейки. Причем для удержания секции в гнезде стола и для обеспечешгя удобной работы с перфокартами пос10 ледней ячейки боковые стенки 2 и дно 8 ящика имеют крылья 8 и 9, выполненные в виде упоров. Продольный паз 4 в дне ящика служит для подъема всей стопы перфокарт, лежащих на подвижном дне 7 каждой ячейки, 15 прп помощи специального подъемника, вводимого через паз под подвижное дно определенной ячейки. Находящиеся в ней перфокарты на время сортировки оказываются прнподнятымн над остальными картами, что обеспечн20 вает свободный ввод в ну>кную стопу перфокарт сортнровальных спиц.

П р ед м е т изобретения

1. Секция для mph»eI»II! н сортировки карт

25 с краевой перфорацией, выполненная в виде ящика, име10!цсго дно, поперс Iные и боковыс стенки, Отл(! чйю(!1((яся тем, что, с цель!О повышения удобства в пользовании, она разделена поперечными перегородками на ячейки, каждая нз которых имеет подвижное авто287903

3 7 4

Составитель М. Воронина

17едактор А. Б. fiep Тсхрсд 3. Н. Тараиенко Корректор Л. А. Царькова

Изд. № 259 Заказ 550/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, ply-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2 номное дно, установленное с возмо7кностью перемещения в пазах лицевой панели перегородок, а дно ящика имеет по всей длине паз.

2. Секция по п. 1, отличающаяся тем, что боковые стенки и дно ящика имеют опорные крылья.
