Реферат



288088

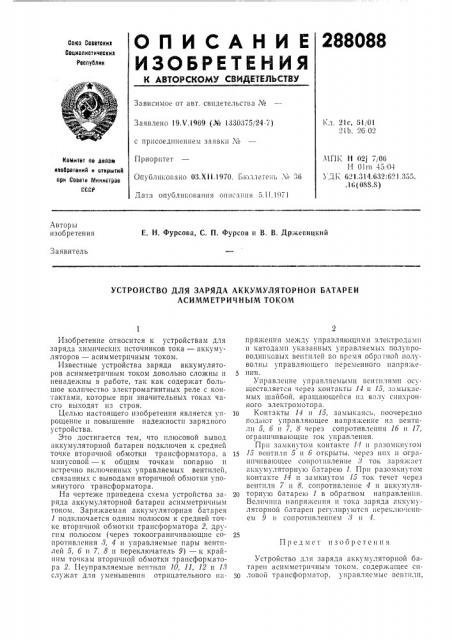

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

Со!оэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.V.1969 (,й!б 13303"5 24-7) с присоединением заявк №

Приоритет

Опублш;овано 03.XI1.1970. Г>юллете!и ¹ -3>6

Дата опубликования описзпшя 5.11.1971

1,л. 21с, 61, 01

2!Ь, 26 02

ЧПК Н 02! 7/06

Н 01ш 45,>04

У К 621.314.632:621.36>.>..16 (ОМ.З) Ко!лите! по лелем

Иоебротоикб н Отибыпеб при Сосет>> >тииистрое

ГССР

Авторы изобретения

Е. Н. Фурсова, С. П. Фурсов и В, В, Држевицкит!

Заявитель

УСТРОЙСТВО ДЛЯ ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ

АСИММЕТРИЧНЫМ ТОКОМ

Предмет изооретения

Изобретение относится к устройствам для заряда химических источников тока — аккумуляторов — асимметричным током.

Известные устройства заряда аккумуляторов асимметричным током довольно сложны и ненадежны в работе, TBK как содержат большое количество электромагнитных реле с контактами, которые при значительных токах часто выходят из строя.

Целью настоящего изобретения является упрощение и повышение надежности зарядного устройства.

Это достигается тем, что плюсовой вывод аккумуляторной батареи подключен к средней точке вторичной обмотки трансформатора, а минусовой — к общим точкам попарно и встречно включенных управляемых вентилей, связанных с выводами вторичной обмотки упомянутого трансформатора.

На чертеже приведена схема устройства заряда аккумуляторной батареи асимметричным током. Заряхкаемая аккум ляториая батарея

1 подключается одш!м полюсом к средней точке вторичной обмотки трансформатора 2, другим полюсом (через токоограиичивающие сопротивления 8, 4 и управляемые пары вентилей 5, 6 и 7, 8 и переключатель 9) — к крайштм точкам вторичной обмотки трансформатора 2. 1-1еуправляемые вентили 10, ll, 12 и 18 служат для уменьшения отрицательного напряжеш!я между управляющими электродами и катодами указаиных управляемых полупроводниковых вентилей во время обратной иолувотиы управляющего переменного иапряжения.

Управление управляемыми вентилях!и осуществляется через контакты 14 и 15, замыкаемых шайбой, вращающейся и.! валу синхронного электромотора. тр Контакты 14 и 15, замыкаясь, поочередно подают управляющее напряжение нз вентили 5, 6 и 7, 8 через сопротивления 16 и 17, ограничивающие гок управления.

При за>>!кн> том коитакте 1 и рлзомкихто>к!

15 15 вентили 5 и 6 открыты, через них и ограничивающее сопротивление 8 ток заряжает аккумуляторную батарею 1. При разомкнутом коитакте 14 и за мкиутoх! 15 ток те !ет через вентили 7 и 8, сопротивление 4 и аккумуля20 торную батарею 1 в обратном направлении.

Beëè÷ølà иапряжеиия и тока заряда аккумуляторной батареи регулируются иереключсииех! 9 и сопротивлением 8 и 4.

Устройство для заряда аккумуляторной батареи асимметричным током, содержащее силовой трансформатор, управляемыс вентили, 288088

Составитель В. Фельдшер

Редактор Ю. Д. Полякова Текред А. А. Камышникова Корректор T. A. Уманец

Заказ 3941/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 0К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 блок программного управления указанными вентилями и токоограничивающие сопротивления, отличающееся тем, что, с целью упрощения и повышения надежности устройства, плюсовой вывод аккумуляторной батареи подключен к средней точке вторичной обмотки трансформатора, а минусовой — и общим точкам попарно и встречно включенных управляемых вентилей, связанных с выводами вторичной обмотки упомянутого тра сфор5 матора.
