Бесструктурные катодолюминесцентные стеклянные экраны
Патент 288167
Классы МПК
Бесструктурные катодолюминесцентные стеклянные экраны
Иллюстрации
Реферат
288167

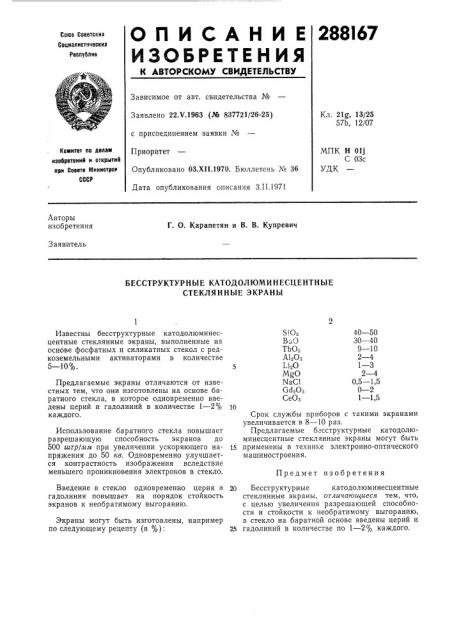

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеотскиз
Социал истнческиз
Республнн
Зависимое от авт. свидетельства №
Заявлено 22.Ч.1963 (№ 837721/26-25) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х11.1970. Бюллетень ¹ 36
Дата опубликования описания 3. I I.1971
Кл. 21g, 13/25
57b, 12/07
МПК Н О11
С 03с
УДК
Комитет по делам изобретений и открытий при Совете тлннистрол
СССР
Авторы изобретения
Г. О. Карапетян и В. В. Купревич
Заявитель
БЕССТРУКТУРНЫЕ КАТОДОЛЮМИНЕСЦЕНТНЫЕ
СТЕКЛЯННЫЕ ЭКРАНЫ
Срок службы приборов с такими экранами увеличивается в 8 — 10 раз.
Предлагаемые бесструктурные катодолюминесцентные стеклянные экраны могут быть
1Б применены в технике электронно-оптического машиностроения.
Предмет изобретения
20 Бесструктурные катодолюминесцентные стеклянные экраны, отличпющиеся тем, что, с целью увеличения разрешающей способности и стойкости к необратимому выгоранию, в стекло на баратной основе введены церий и
25 гадолиний в количестве по 1 — 2 /0 каждого.
Известны бесструктурные катодолюминесцентные стеклянные экраны, выполненные на основе фосфатных и силикатных стекол с ред,коземельными активаторами в количестве
5 — 10%.
Предлагаемые экраны отличаются от известных тем, что они изготовлены на основе баратного стекла, в которое одновременно введены церий и гадолиний в количестве 1 — 2% каждого.
Использование баратного стекла повышает разрешающую способность экранов до
500 штр/мм при увеличении ускоряющего напряжения до 50 кв. Одновременно улучшается контрастность изображения вследствие меньшего проникновения электронов в стекло.
Введение в стекло одновременно церия и гадолиния повышает на порядок стойкость экранов к необратимому выгоранию.
Экраны могут быть изготовлены, например по следующему рецепту (в %):
Ь.Оз
ВаО
ТЬОз
А1зОз
Li O
Мдо
NaC1 бАОз
СеОз
40 — 50
30 — 40
9 — 10
2 — 4
1 — 3
2 — 4
0,5 — 1,5
0 — 2
1 — 1,5
