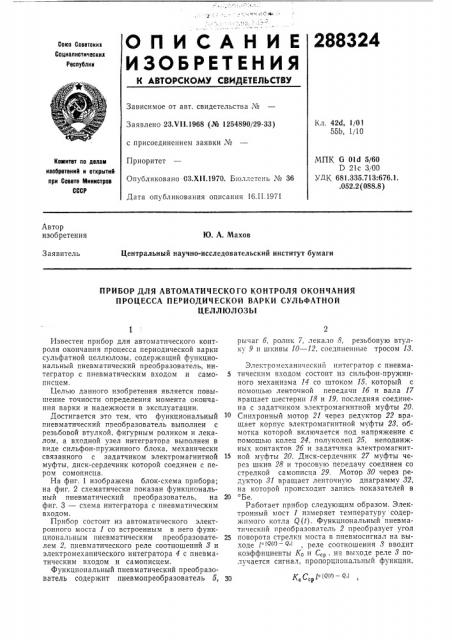

О П И С А Н И Е 288324

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.Ч! I.1968 (№ 1254890/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 03.XII.1970. Бюллстень № 36

Дата опубликования описания 16.II.1971

Кл. 42d, 1/01

55b, 1/10

МПК G Old 5/60

D 21с 3/00

УЛК 681.335.713:676.1..052.2 (088.8) Комитет по делам иаооретеиий и открытий при Совете Мииистрое

СССР

Автор изобретения

Ю. А. Махов

Центральный научно-исследовательский институт бумаги

Заявитель

ПРИБОР ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ОКОНЧАНИЯ

ПРОЦЕССА ПЕРИОДИЧЕСКОЙ ВАРКИ СУЛЬФАТНОЙ

ЦЕЛЛЮЛОЗЫ

Ко ср 1

Известен прибор для автоматического контроля окончания процесса периодической варки сульфатной целлюлозы, содержащий функциональный пневматический преобразователь, интегратор с пневматическим входом и самописцем.

Целью данного изобретения является повышение точности определения момента окончания варки и надежности в эксплуатации.

Достигается это тем, что функциональный пневматический преобразователь выполнен с резьбовой втулкой, фигурным роликом и лекалом, а входной узел интегратора выполнен в виде сильфон-пружинного блока, механически связанного с задатчиком электромагнитной муфты, диск-сердечник которой соединен с пером сомописца.

На фиг. 1 изображена блок-схема прибора; на фиг. 2 схематически показан функциональный пневматический преобразователь, на фиг. 3 — схема интегратора с пневматическим входом.

Прибор состоит из автоматического электронного моста 1 со встроенным в него функциональным пневматическим преобразователем 2, пневматического реле соотношений 8 и электромеханического интегратора 4 с пневматическим входом и самописцем.

Функциональный пневматический преобразователь содержит пневмопреобразователь 5, рычаг б, ролик 7, лекало 8, резьбовую втулку 9 и шкивы 10 — 12, соединенные тросом 18.

Электромеханический интегратор с пневма5 тическим входом состоит из сильфон-пружинного механизма 14 со штоком 15. который с помощью ленточной передачи 1б и вала 17 вращает шестерни 18 и 19, последняя соединена с задатчиком электромагнитной муфты 20.

Синхронный мотор 21 через редуктор 22 вращает корпус электромагнитной муфты 28, обмотка которой включается под напряжение с помощью колец 24, полуколец 25, неподвижных контактов 2б и задатчика электромагнит15 ной муфты 20. Диск-сердечник 27 муфты через шкив 28 и тросовую передачу соединен со стрелкой самописца 29. Мотор 80 через редуктор 81 вращает ленточную диаграмму 82, на которой происходит запись показателей в

20 Бе.

Работает прибор следующим образом. Электронный мост 1 измеряет температуру содержимого котла Q(t). Функциональный пневматический преобразователь 2 преобразует угол

25 поворота стрелки моста в пневмосигнал на выходе 1" < >- ", реле соотношения 8 вводит коэффициенты Ко и С,р, на выходе реле 8 получается сигнал, пропорциональный функции, а интегратор 4 отрабатывает сигнал (в реальном масштабе времени): с

Ко С р j I" @ 1

О где t д

КО

Q(/) ср время; степень делигнификации целлюлозы; константа скорости растворения лигнина; температура, при которой расчитано Ко, температура котла в процессе варки; показатель ускорения реакции при увеличении температуры на каждые 10 С. концентрация щелока в котле при Q<, Предмет из о б р ет ения

Прибор для автоматического контроля окончания процесса периодической варки сульфатБ ной целлюлозы, содержащий функциональный пневматический преобразователь, интегратор с пневматическим входом и самописцем, отличаюи1ийся тем, что, с целью повышения точности определения момента окончания варки и на10 дежности в эксплуатации, функциональный пневматический преобразователь выполнен с резьбовой втулкой, фигурным роликом и лекалом, а входной узел интегратора выполнен в виде сильфон-пружинного блока, механиче15 ски связанного с задатчиком электромагнитной муфты, диск-сердечник которой соединен с пером самописца.
