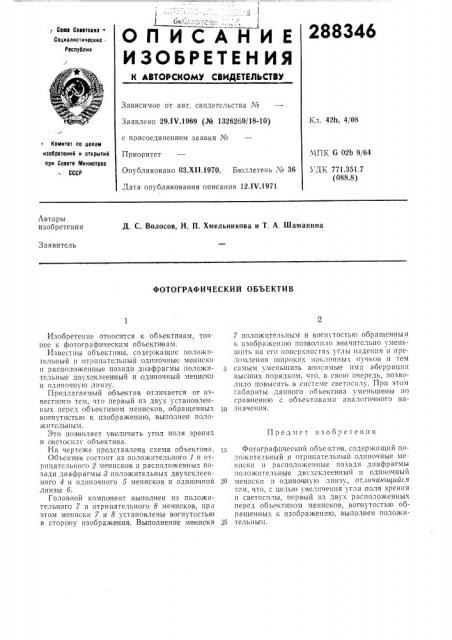

1 т — 1 ок:., .:;:;. -.-,-.::;-;:...., ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
288346 т Сове Соеетскиа
СоциалистическиаРеспублик
Зависимое от авт, свидетельства ¹
Заявлено 29.IV.1969 (№ 1326269/18-10) с присоединением заявки №
Приоритет
Опубликовано ОЗ.XI1.1970. Бюллетень ¹ 36
Дата опубликования описания 12.IV.1971
Кл. 42h, 4/08
Комитет ло делам изобретений и открытий ори Совете Министров
СССР.ЦПК G 02b 9/64
3 ДК 771.351.7 (088.8) Авторы изобретения
Д, С. Волосов, H. П. Хмельникова и Т. А, Шаманина
Заявитель
ФОТОГРАФИЧЕСКИЙ ОБЪЕКТИВ
Изобретение относится к объективам, точнее к фотографическим объективам.
Известны ооьоктнвы, содержащие положительный и отртщательпый одиночные мениски и расположенные позади диафрагмы положительные двухоклеенный и одиночный хтенискп и одиночную линзу.
Предлагаемый объектив отличается от известного тем, что первый из двух установленных перед объективом менисков, обращенных вопнутостью к изображению, выполнен положитсльныхт.
Это позволяет увеличить угол поля зрения и светосилу объектива.
На чертеже представлена схема объектива.
Объекгив состоит из положительного 1 и отрицательного 2 менисков и расположенных позади диафрагмы 8 положительных двухсклеенного 4 и одиночного 5 менисков и одиночной линзы 6.
Головной компонент .выполнен из положительного 7 и отрицательного 8 менисков, пр:i этом мениски 7 и 8 установлены вогнутостью в сторону изображения. Вьвполнение мениска
7 положительным и вогпутостью обращенным к изооражению позволило зна штсльно уменьшить IIH его поверхностях углы падения и llpt. ломления широки., наклонных пучков и тем самым умент шить вносимые нми аберрации выспгих порядком, что, в свою очередь, позволило повысить в системе светосилу. При этом гаоариты данного объектива уменьшены I10 сравнению с объектнвахти аналогичного на1р значения.
Предмет изобретения
)5 Фотографичес|сттй объектив, содержащий положительный и отрицательный одиночные менискп и расположенные позади диафрагмы положительные двухсклеенный и одиночный
2Р мениски и одиночную линзу, от.тичаюи ийся тем, что, с целью уBeëö÷åíèÿ угла поля зрения и светосилы, первый нз двух расположенных перед ооьективом менисков, вогнутостью обращенных и изображению, выполнен положи25 тельньп .
