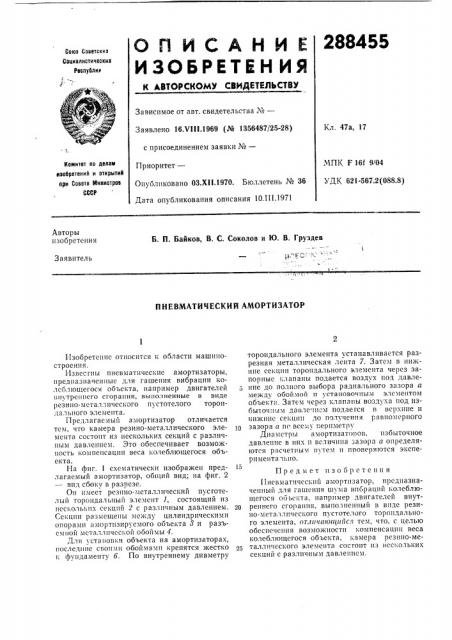

О п И C А Н И Е 288455

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскит

Социалистические

Республик

Зависимое от авт. свидетельства _#_-—

Заявлено 16.т 1!!.1969 (1т 1356487/25-28) Кл. 4?а, 17 с присоединением заявки ¹â€”

МПК F 16f 9/04

УДК 621-567.2(088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Приоритет—

Опубликовано ОЗ.XII.1970. Бюллетень ¹ 36

Дата опубликования описания 10.111.1971

Авторы изобретения

Б. П. Байков, В. С. Соколов и Ю. В. Груздев

Заявитель

ПНЕВМАТИЧЕСКИИ АМОРТИЗАТОР

Изобретение относится к области машиностроения.

Извес гиы пневматические амортизаторы, предназначенные для гашения вибрации колеблющегося объекта, например двигателей внутреннего сгорания, выполненные в виде резино-метаëлического пустотелого тороидального элемента.

Предлагаемый амортизатор отличается тем, что камера резино-металлического элемента состоит из нескольких секций с различным давлением. Это обеспечивает возможность компенсации веса колеолющегося объекта.

На фиг. 1 схематически изображен предлагаемый амортизатор, общий вид; на фиг. 2 — вид сбоку в разпезе.

Otl имеет резино-металлический пусготелый тороидальный элемент 1, состоящий из нескольких секций а с различным давлением.

Секции размещены между цилиндрическими опорами амортизируемого объекта 8 и разьсмной металлической обоймы 4.

Для установки объекта на амортизаторах, последние сгонмн обоймами крепятся жестко к фундаменту б. По внутреннему диаметру тороидального элемента устанавливается разрезная металлическая лента 7. Затем в нижние секции тороидального элемента через запорныс;лапаны подается воздух под давление до полного выбора радиального зазора а между обоймой и установочным элсментом объекта. Затсм через клапаны воздуха под избыв оч ьв да вле t it= i подае гся в верхние и нижние секции до получения равномерного

1р зазора а по все...у периметру

Диаметры амортизатопоп, избыточное давление в них и величина зазора а определяются расчетным путем и проверяются эксперимента 7 t-, t to.

lo

Предмет изобретения

Пневматический амортизатор, прсдназначенньш для гашения шума вибраций колеблющегося обьскта, например двигателей внут2р реннего сгорания, выполненный в виде резино-металлического пустотелого тороидального элемента, оглачаюп<айся тем. что, с целью обеспечения возможности компенсации веса колеблющегося объекта, камера резино-металлического элемента cocãoèò из нсско.7ьких секций с различным давлением, 288455

@ue
