288520
6б1сэ Советских
Социалистических
Республик

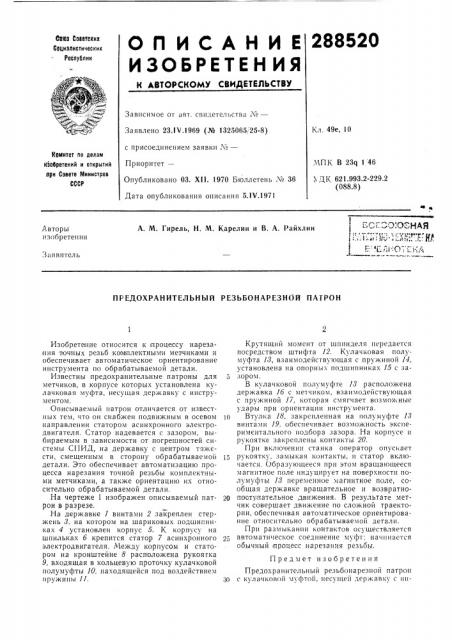

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства М—
Заявлено 23.1 V.1969 (л1" 1325065 25-8) с присоединением заявки М—
Приоритет—
Опубликовано 03. XII. 1970 Бюллетень М 36
Дата опубликования описания 5.IV.1971
Кл, 49е, 10
Комитет по делам иЗобретений и открытий при Совете Министров
СССР,ЧПК В 23q 1 46
3 ДК 621.993.2-229.2 (088.8) А, М. Гирель, H. М. Карелин и В. A. 1 айхлин
Авторы изобретения
Зал вител ь
ПРЕДОХРАНИТЕЛЪНЬ1Й РЕЗЬБОНАРЕЗНОЙ ПАТРОН
Изобрете ние относится к 1процессу нареза ния заочных резьб ком1плектными метчиками и обеспечивает автоматическое ориентирование инструмента по обрабатываемой детали.
Известны предохранительные патроны для метчиков, в корпусе которых установлена кулачковая муфта, несущая державку с инструментом.
Описываемый IIBTpoH отличается от известных тем, что он снабжен подвижным в осевом направлении статором асинхронного электродвигателя. Статор надевается с зазором, выбираемым в зависимости от погрешностей системы С11ИД, на державку с центром тяжести, смещенным в сторону обрабатываемой детали. Это обеспечивает автоматизацию процесса нарезания точной резьбы комплектными метчиками, а также ориентацию их относительно обрабатываемой детали.
На чертеже 1 изображен описываемый патрон в разрезе, На державке 1 винтами 2 закреплен стержень >, на котором на шариковых подшигниках 4 установлен корпус 5. К корпусу на шпильках б крепится статор 7 асинхронного электродвигателя. Ме>кду корпусом и статором на кронштейне 8 расположена рукоятка
9, входящая в кольцевую проточку кулачковой полумуфты 10, находящейся под воздействием пружины 11.
Крутящий момент от шпинделя передается посредством штифта 12. Кулачковая полумуфта 1>, взаимодейству1ощая с пружиной 14, установлена на опорны. подшипниках 15 с зазором.
В кулачковой полумуфте 18 расположена державка 1б с метчиком, взаимодействующая с пружиной 17, которая смягчает возможные удары при ориентации инструмента, 1О Втулка 18, закрепленная на полумуфте 18 винтами 19, обеспечивает возможность экспериментального подбора зазора. На корпусе и ру кояткс закреплеп11 контакты 20.
При включении станка оператор опускает
15 р кояткм, замыкая контакты, и статор Вклlочается. Образующееся при этом враща1ощееся магнитное поле индуцирует на поверхности полумуфты 18 переменное магнитное поле, сообщая державке вращательное и возвратно20 поступательное движения. В результате метчик совершает движение по сложной траектории, обеспечивая автоматическое ориентирование относительно обрабатываемой детали.
При размыкании контактов осуществляется автоматическое соединение муфт: начинается обычный процесс нарезания резьоы, Предмет изобретения
Предохранительный резьбонарезной патрон
3О с кулачковой муфтой, несущей державку с IIH288520
Составитель Л. Ярхо
Техред T. П. Курилко Корректор Н. Л. Вронская
Редактор T, A. Юричкова
Заказ 6698,4 — 70 Ти ра)к 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д, 4/5
1дситральиия типосрафия МО струментом, от1ачающайся тем, что, с целью автоматизации процесса нарезания точной резьбы комплектными метчиками, а также ориентации ик относительно обрабатываемой детали, он снабжен подвижным в осевом направлении статором асинхрогн1ого электродвигателя, надеваемым с зазором, выбираемым в зависимости от погрешностей системы СПИД, на державку с центром тяжести, смещенным в сторону обрабатываемой детали.
